RigExpert AA-600 |
||
Crédit photos : F5PAX
|
||
|
Lors de nos AG (REF ED14 et ARAC), nous avons pris la décision à l'unanimité d'acquérir un analyseur d'antenne RigExpert AA-600. |
|
C'est Alain, F8JVI, qui s'est chargé de la commande de l'appareil. Le RigExpert est accompagné de sa housse avec une sangle, un câble USB, trois accus NI-MH, un chargeur d'accus et un adaptateur N / PL259. Une notice en anglais et un DVD complètent le tout. |
|
|
Fonctionnalités offertes par l'appareil : ● Gamme de fréquence de 0.1 à 600 MHz ; ● Contrôle rapide de l'antenne ; ● Accorder une antenne à sa résonance ; ● Régler une antenne multibande en affichant simultanément le SWR sur 5 bandes ; ● Tailler dans du coaxial des Stubs et en mesurer leurs paramètres ; ● Localisation des défauts d’un câble (fonction TDR) ; ● Mesurer la capacité ou l’inductance de charges réactives ; ● Mesurer des transformateurs HF (balun) ; ● Mesurer des trappes d'antenne ; ● Mesurer le coefficient de vélocité d'un câble ou sa longueur ; ● Utiliser le RigExpert comme générateur. L’abaque de Smith peut être également affichée.
|
||
|
Jean, F4HFJ, qui connait cet appareil, nous a fait une prise en main rapide du RigExpert. Nous en avons profité pour vérifier les antennes du radio club. |
|
Sur l'écran, le résultat du SWR de l'antenne sur une plage de fréquence définie. |
|
|
|
Le SWR est affiché à gauche de l'écran (de 1 à 10) et le triangle situé en bas de l'écran est le marqueur de la fréquence. | |

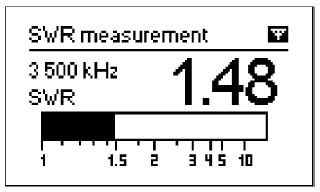

Affichage sous forme numérique et de barre |
|
|
|
||

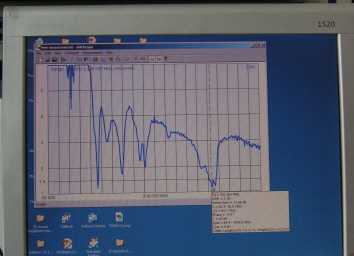

Il est également possible de raccorder le RigExpert sur un ordinateur (après installation du logiciel contenu sur le CD) et dès lors, d'effectuer les mesures à partir de l'ordinateur.
|
|
|
|
En pointant le curseur de la souris, une fenêtre renseignée s'affiche. |
|
De même, il est possible de créer une voie de service entre l'ensemble "RigExpert / ordinateur" et le haut du pylône avec deux pockets. Les informations relatives au SWR sont alors transmises sous forme de signaux sonores dans le haut-parleur du pocket.
|
||
Eric, F1HQI, s'est proposé de traduire la notice et démystifier l'abaque de Smith. | ||
|
||
|
Dominique F5PAX |
|
