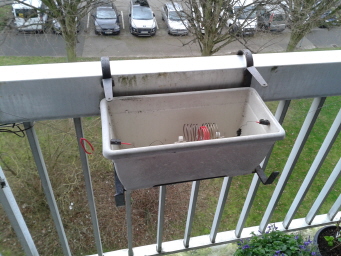

Pierre, F2WW, habitait dans une résidence et il avait installé une antenne dipôle constituée de fil fin (7/10), raccordée à une boite de couplage réalisée dans une jardinière, le tout placé  sur son balcon.

Cela permettait à Pierre d'être QRV sur les bandes décamétriques (14MHz), en toute discrétion vis-à-vis de son voisinage.

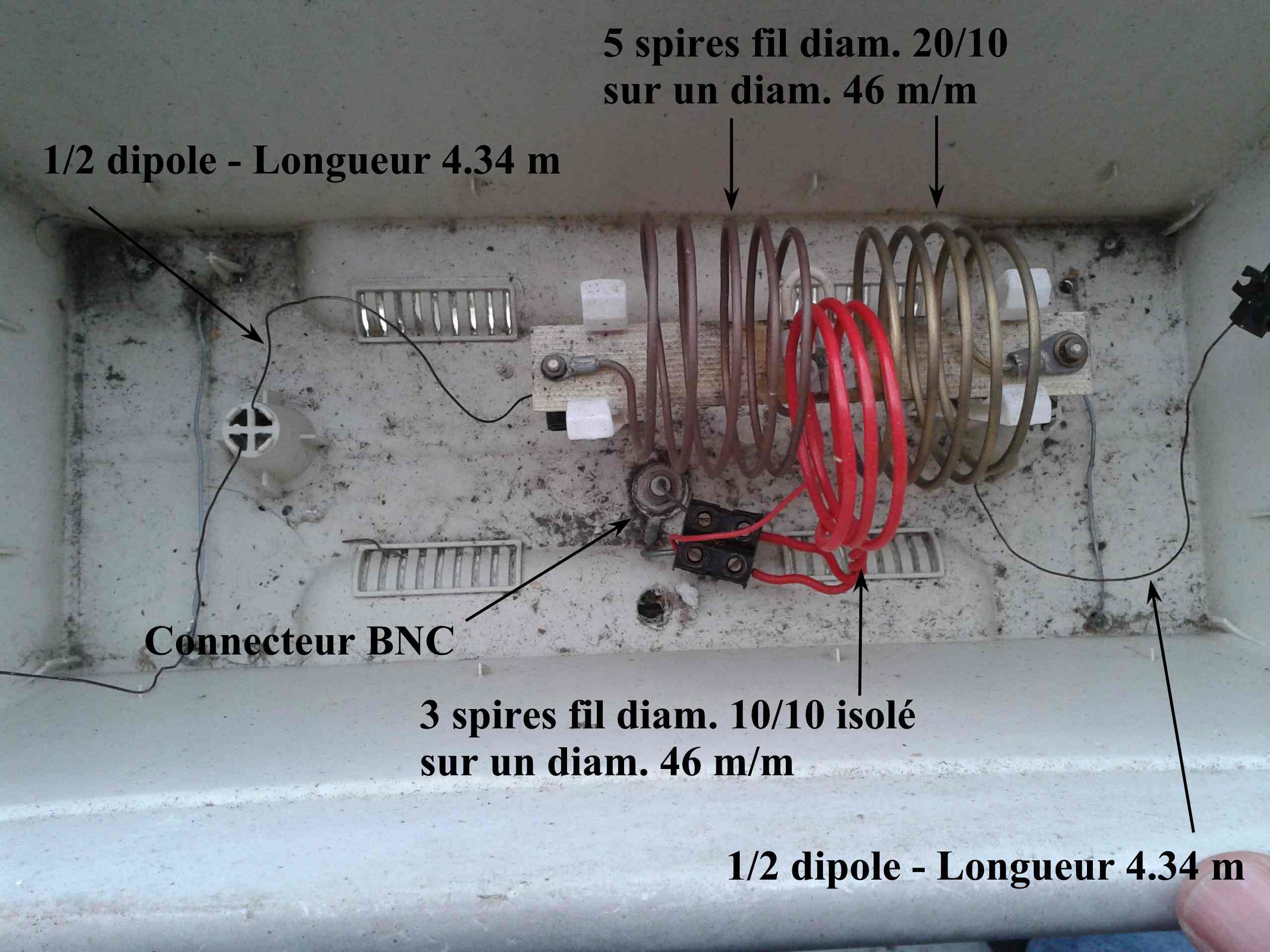

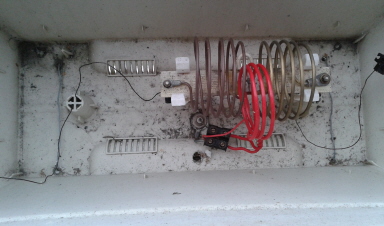

Vue de la boite de couplage "jardinière". Le couvercle est enlevé.

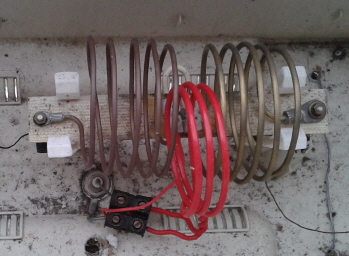

Détail des selfs

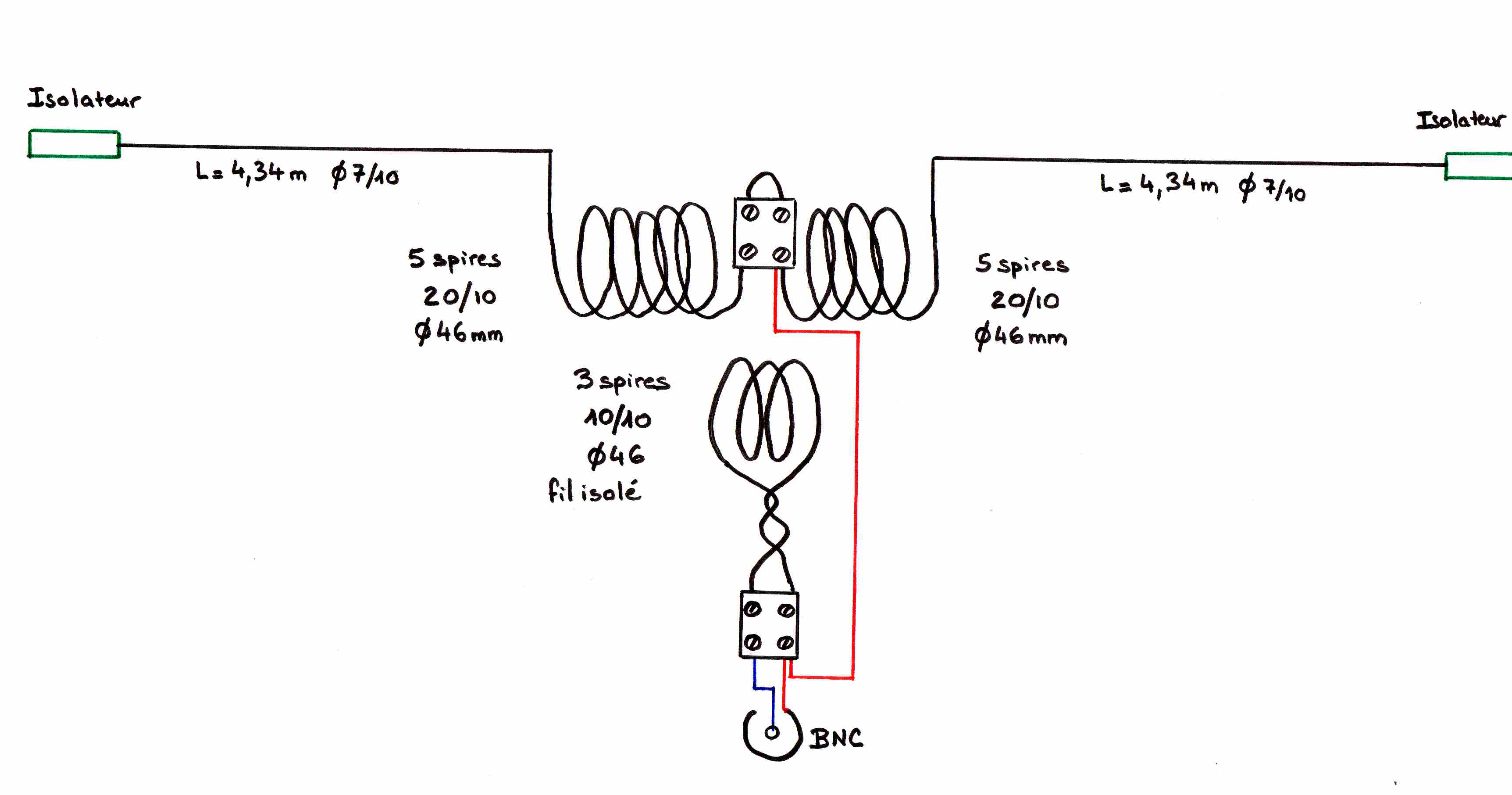

Cliquer sur le schéma pour le télécharger [ 230Ko ]

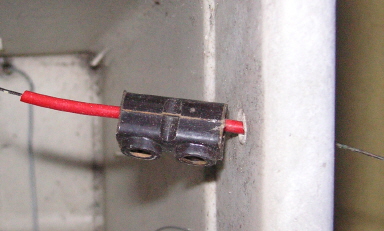

Détail de la traversée de "cloison" des dipôles. Le souplisso sert d'isolant et le domino d'arrêtoir.

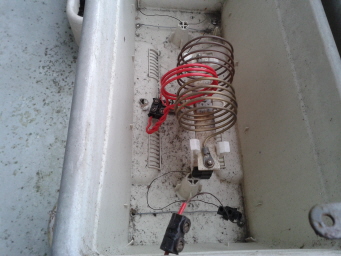

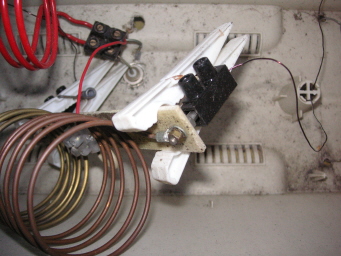

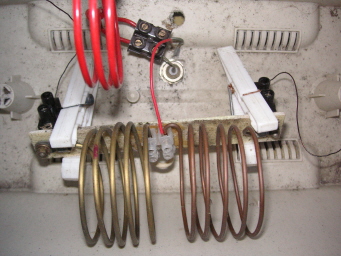

Le support isolant supportant les deux selfs est maintenu à distance du fond de la jardinière par deux pinces à linge.

Détail du raccordement des deux selfs via un domino.

Mis à jour le 29/03/2014
