Réalisation d'antennes Yagi 144 MHz

type DK7ZB

par Gérard, F8BRK

Je souhaitais depuis quelque temps remplacer les antennes VHF TONNA de 17 éléments  par un groupement de 4 antennes de 10 éléments, type DK7ZB.

Ces antennes sont facilement reproductibles, avec un outillage moyen.

Cependant, mon choix s'est porté par l'utilisation d'un radiateur TONNA (lire ci-dessous).

Crédit photos : F8BRK

Les accessoires pour la construction de ce type d'antenne peuvent être commandés chez NUXCOM. Je vous conseille d'acheter les isolateurs, les boitiers, et la visserie INOX.

Isolateur du radiateur

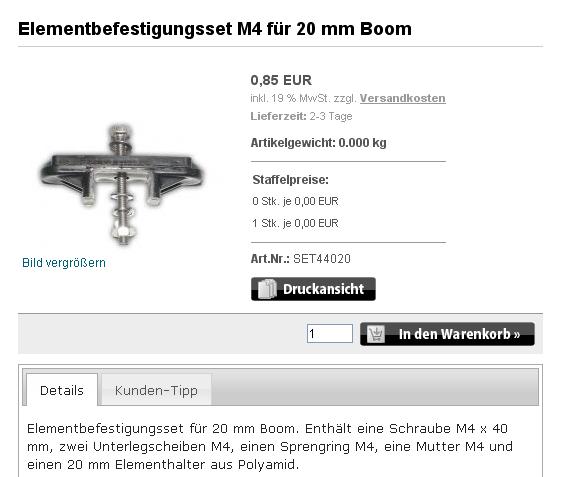

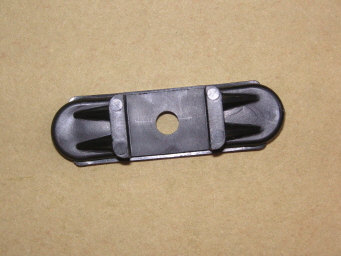

Isolateur d'élément

Les presse-étoupes sont en vente à l'Impulsion ou chez NUXCOM.

Les barres et tubes d'aluminium (8mm) ont été achetés sur place, chez un grossiste.

De plus, je souhaitais réaliser un boom d'une seule longueur (5,98m) afin d'éviter de fragiliser les antennes lors des périodes venteuses.

Le boom est réalisé dans une barre d'aluminium de 20 X 20, épais de 2 mm et de 6 mètres de longueur.

Vous pourrez retrouver les dimensions des antennes sur le site de DK7ZB

http://www.qsl.net/dk7zb/start1.htm ou ici

Vous pouvez télécharger la notice de montage de NUXCOM

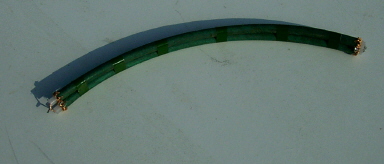

Les 1/4 d'onde (348mm) sont réalisés à partir de coaxial 75 Ω

Attention, cette longueur est fonction du coefficient de vélocité du coaxial utilisé. Il est donc conseillé de couper un peu plus long.

Souder deux résistances de 56 Ω en parallèle à un bout du coaxial 75 Ω. Brancher un pocket via un Bird (ou autre) à l'autre extrémité et envoyer une puissance d'un à deux watts maximum. Couper le coaxial petit à petit, jusqu'à obtenir un minimum de retour.

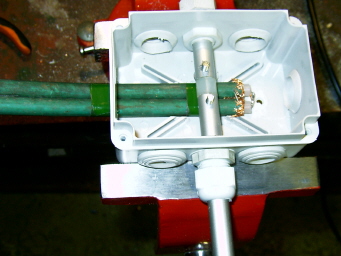

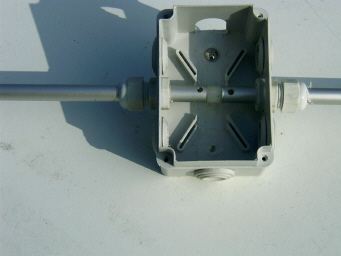

Le radiateur est constitué de deux tubes en aluminium. L'étanchéité du boitier est réalisée avec des presse-étoupes.

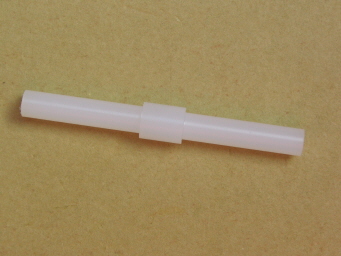

L'isolement entre les deux tubes est réalisé avec du nylon (en vente chez NUXCOM).

Mise en place des 1/4 d'onde

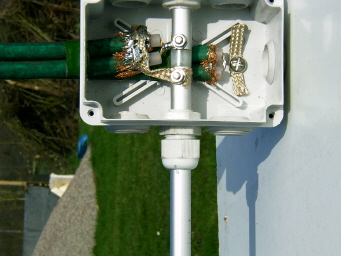

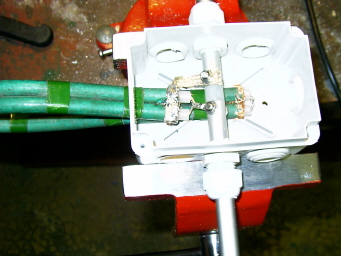

Les 1/4 d'onde forment une boucle et sont soudés à l'extrémité où sera raccordé le coaxial (les tresses entre-elles et les âmes entre-elles). A l'autre extrémité, les deux âmes sont soudées ensemble et vissées sur un tube du radiateur. Les tresses sont soudées ensemble et vissées sur l'autre tube du radiateur.

Pour éviter les pertes, je n'utilise aucun connecteur, je soude directement les bretelles dans le boîtier.

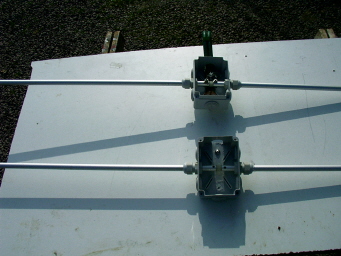

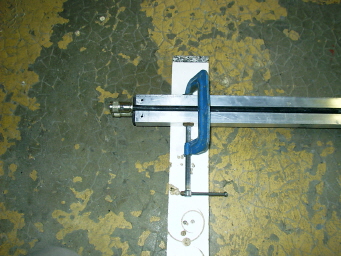

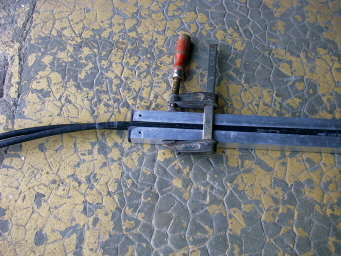

 Pour couper à la même longueur les bretelles, je me sers de 2 barres comme gabarit.

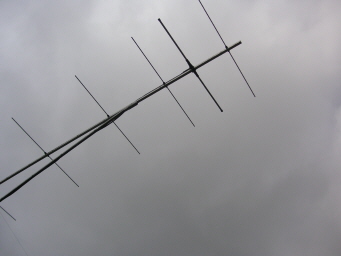

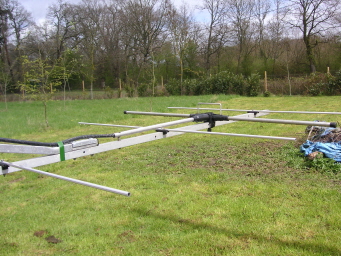

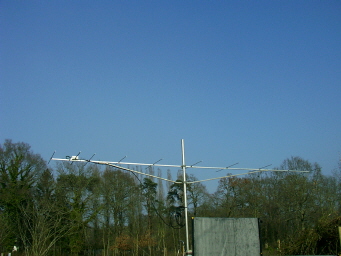

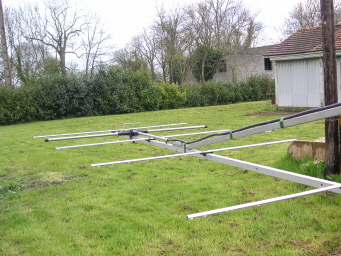

Vue d'une antenne terminée.

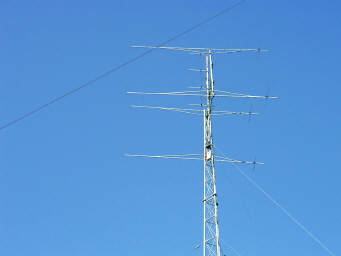

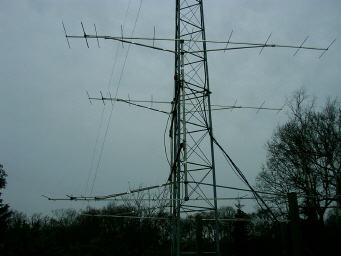

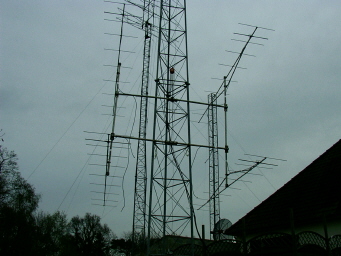

Les quatre antennes avant leur montage au sommet du pylône.

Le radiateur est d'origine, il n'y a rien à retailler ou retoucher.

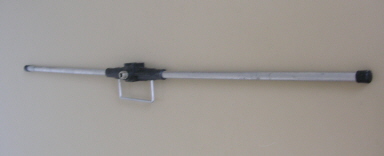

Radiateur TONNA

Faire attention à ce que le tube bazooka ne touche pas le premier élément directeur.

A bientôt sur l'air.

Gérard, F8BRK
