Dominique, F5NS, a réalisé une antenne filaire raccourcie fonctionnant sur 7 MHz et 21 MHz.
Une question se pose : à quoi bon utiliser des trappes pour réaliser une antenne qui peut faire tout naturellement le 7 MHz en demi-onde et le 21 MHz en 3 demi-ondes ?
La réponse était dans le cahier des charges du destinataire de l'antenne qui ne disposait que de 12m d'espace pour l'installer. Cette antenne fait 13,75m et, en "V" inversé, tient dans l'espace imposé.
Elle supporte 500W HF.
Toutes les dimensions figurent sur le schéma ci-dessus. Le fil électrique et le tube PVC utilisés se trouvent facilement dans les grandes surfaces de bricolage.
|
|

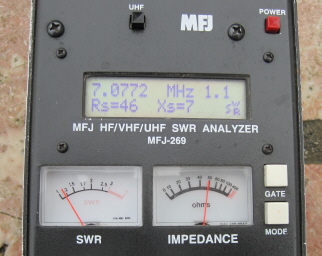

Résultats sur 7 MHz. SWR = 1.1 |
|
|
|
|
Résultats sur 21 MHz. SWR = 1.1 |
|
|
|
|
|
|

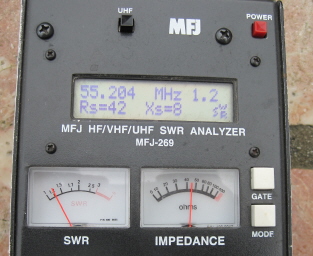

Pour info, l'antenne résonne aussi sur 55 MHz. SWR = 1.2 |
|
Vue d'une self et de la plaquette de plexiglas supportant le connecteur PL. |
|
|
|
|
 |

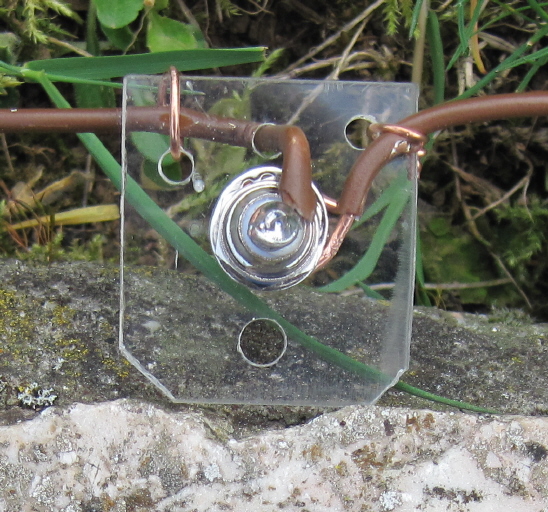

Plaquette supportant le connecteur PL. |
|

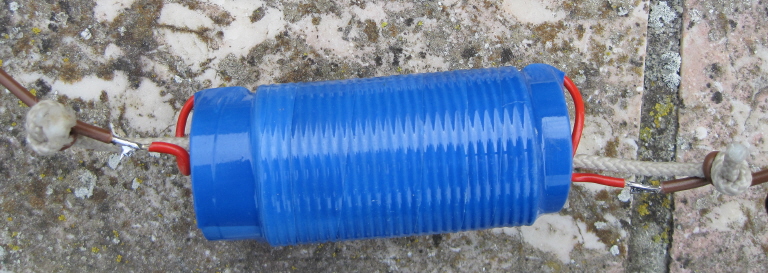

Agrandissement de la photo de la self. Une cordelette traverse la self afin de renforcer les soudures de la self. Du ruban adhésif maintient l'enroulement des spires. L'ensemble est recouvert d'une couche de vernis en bombe. |
|||
|
73 de F5NS
|
|||
Mis à jour le 17/03/2014
