Les départs en vacances génèrent un stress important parmi les OM’s. La grande question se pose : Quelle antenne vais-je emporter ? Y aura-t-il une place pour la mettre ? Etc…
Bien sûr, il existe tout un tas de solutions en fonction des bandes utilisées :

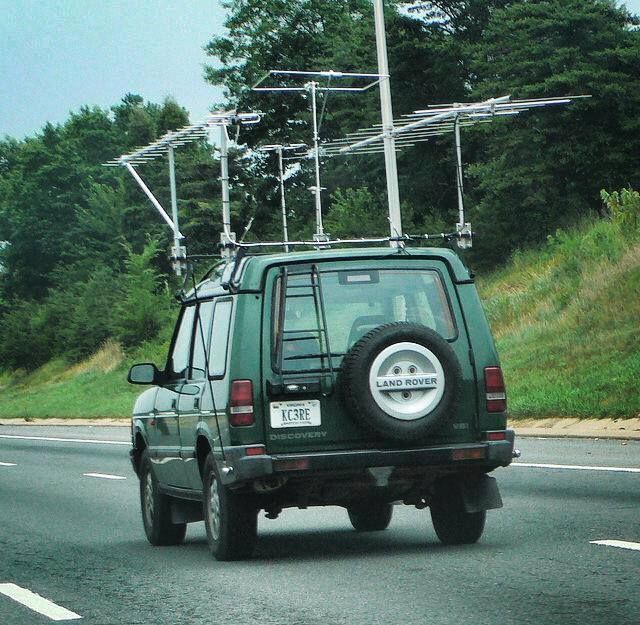

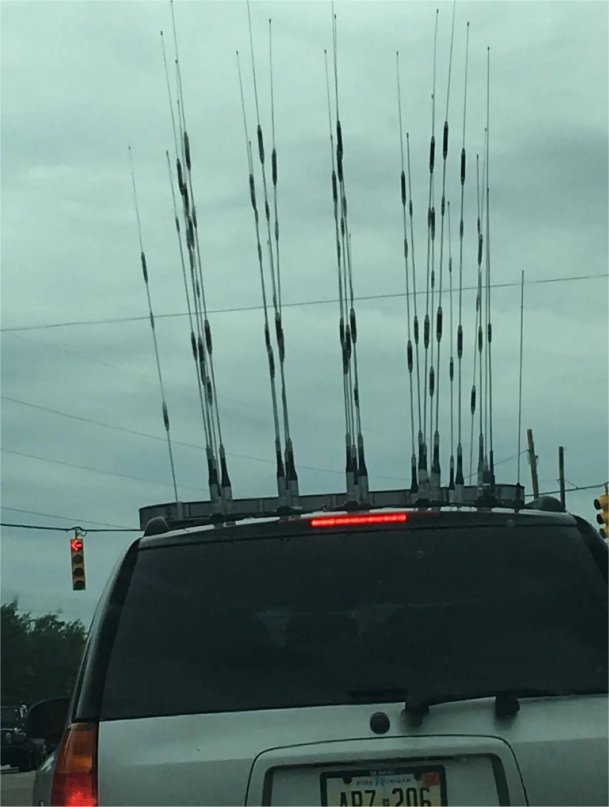

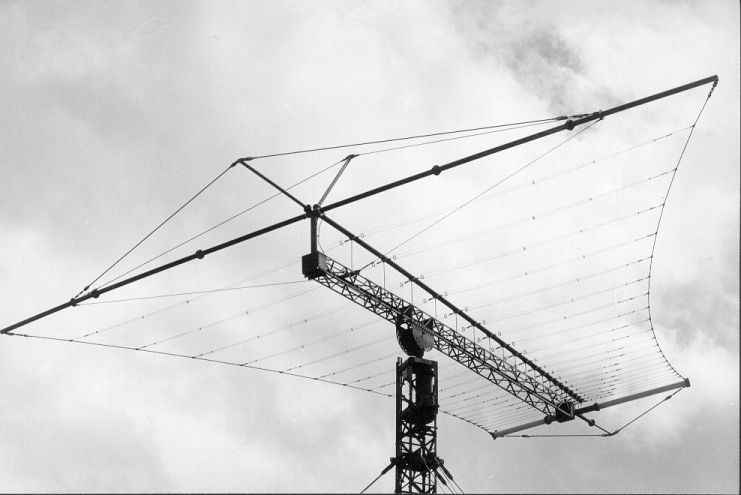

Les antennes mobiles :
Le VHF

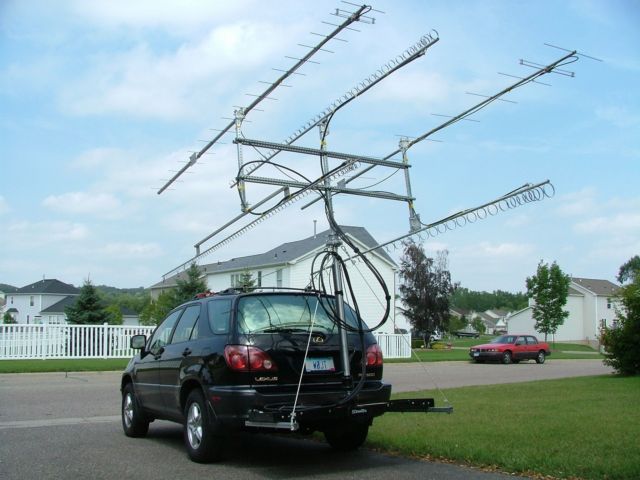

Le SHF lourd

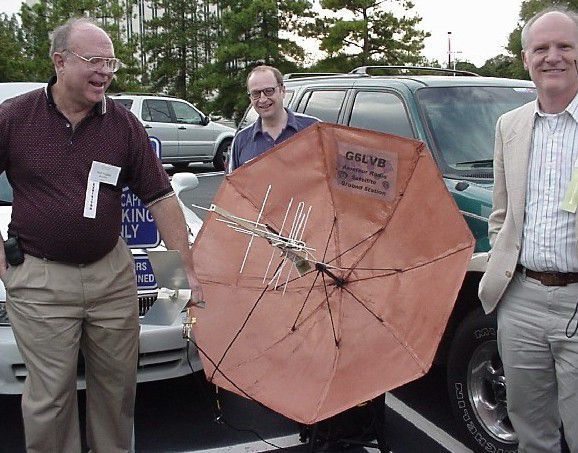

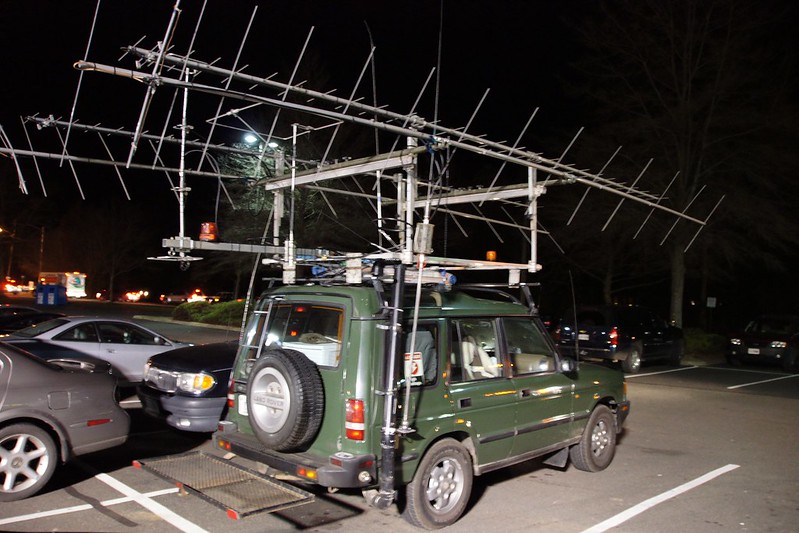

Les portables pour les satellites :

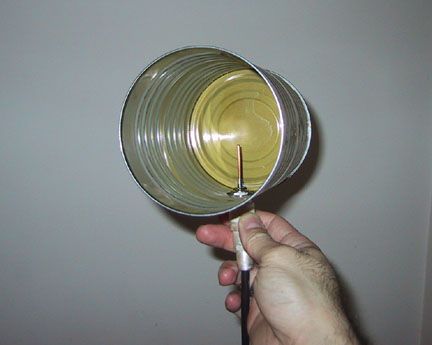

Enfin, les portatives :

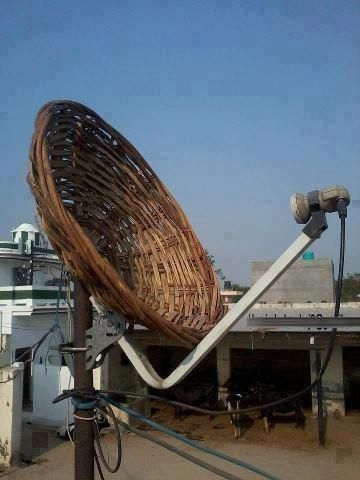

Les deux solutions suivantes sont à oublier :
L’antenne Grasswire.

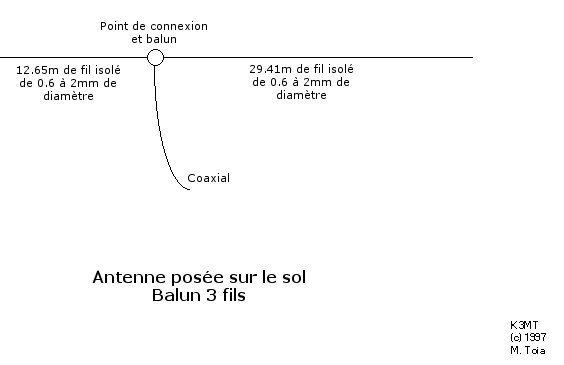

Il s’agit d’une antenne Long-fil dont la particularité est d’être tendue à même le sol. Discrétion assurée !
Elle présente une impédance comprise etre 150 et 500 ohms ce qui implique la présence d’un balun. Ce balun sera éloigné de quelques centimètres au dessus du sol.
Cette antenne fonctionne sur 80, 40, 20, 15 et 10 mètres. Les bandes WARC n’ont pas été testées.
Bien sûr, les résultats ne sont pas comparables à une beam ou à une antenne perchée en hauteur mais la discrétion a un prix.
De plus, elle est insensible au vent, à la tempête, au givre et pratiquement à l’abri de la foudre.
Elle est facilement transportable puisqu’une fois enroulée, le balun est presque plus gros que l’antenne.
L’antenne est directive dans le sens du fil et l’angle de départ est de 25°, ce qui la destine principalement au DX.
Elle utilise un contrepoids, en option, réalisé avec un piquet de terre ou un fil tiré au dessus du balun.
Les sceptiques sur le fonctionnement de cette antenne trouveront la réponse dans l’explication de la méthode de Maxwell (Voir ICI). C’est clair et indiscutable !
Vous trouverez également une explication sur le coefficient vertical de reflexion ainsi que des diagrammes évidents dans le paragraphe consacré à l’angle Brewster sur le site de F6AD.
On comprend que le positionnement de l’antenne annule purement et simplement l’effet du sol.
K3MT livre également, pour preuve, un extrait de son carnet de trafic avec les reports donnés et reçus.
Réalisation pratique :
Le fil utilisé sera isolé. Le diamètre importe peu. Cela peut être du fil électrique gainé ou du fil émaillé récupéré sur un transformateur. Il devra seulement être assez solide pour résister si l’on marche dessus.
Construction du balun
Le balun se compose de 16 tours de trois fils isolés (genre fil de téléphone) bobinés ensemble, autour d’un tore T—200-2.

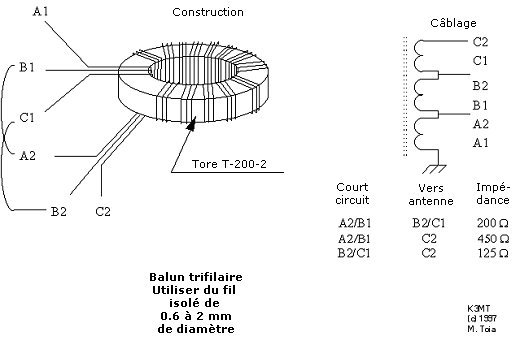

La connexion à l’antenne se fait comme indiqué dans la partie “câblage” du diagramme suivant :
Notez que ce balun correspond vraiment à une antenne déséquilibrée à une ligne de transmission déséquilibrée. Il s’agit essentiellement d’un autotransformateur à large bande à trois enroulements. Les ratios d’impédance sont indiqués sur le dessin. En général, il est nécessaire de connecter le coaxial soit à A2/B1 ou B2/C1, et l’antenne à B2/C1 ou à C2. Cela dépendra de la bande utilisée.

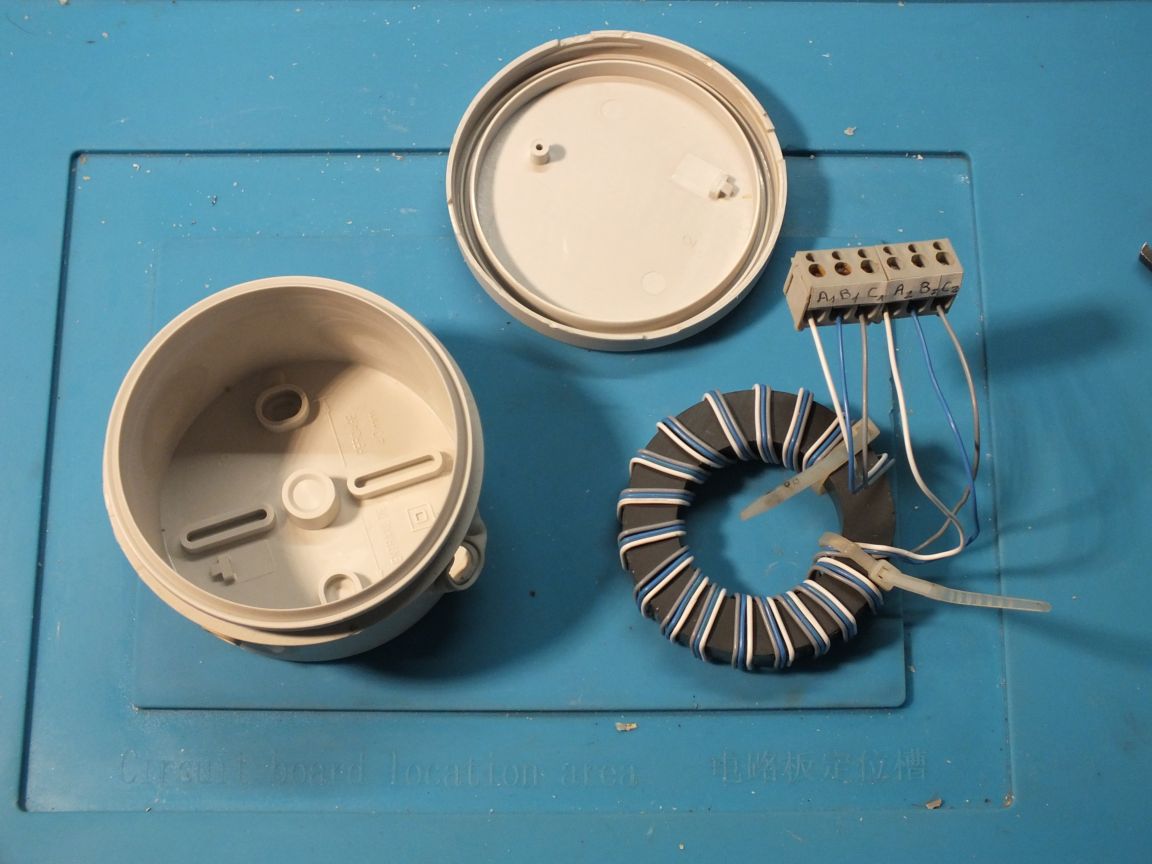

La construction du balun.
Le fil utilisé est du fil de téléphone.
Si l’on choisit d’installer un contrepoids, il faudra le connecter à la broche A1 du balun.

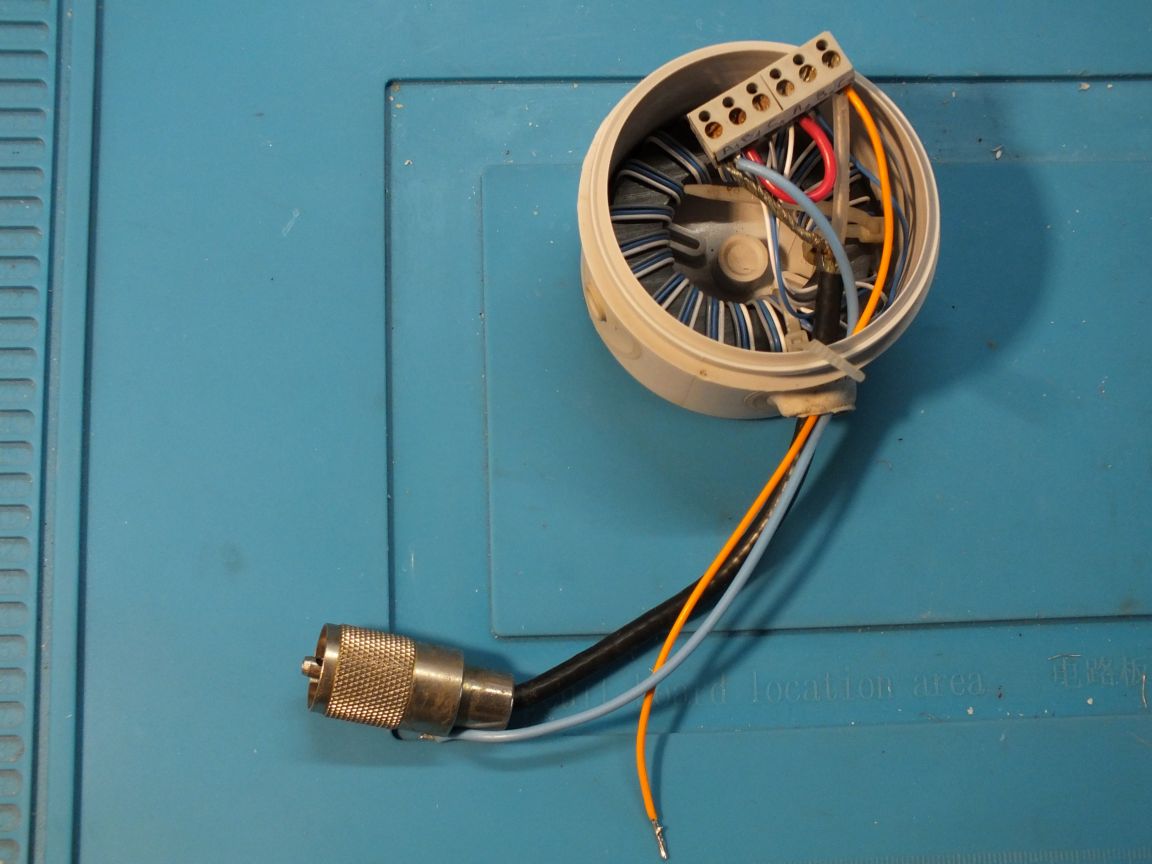

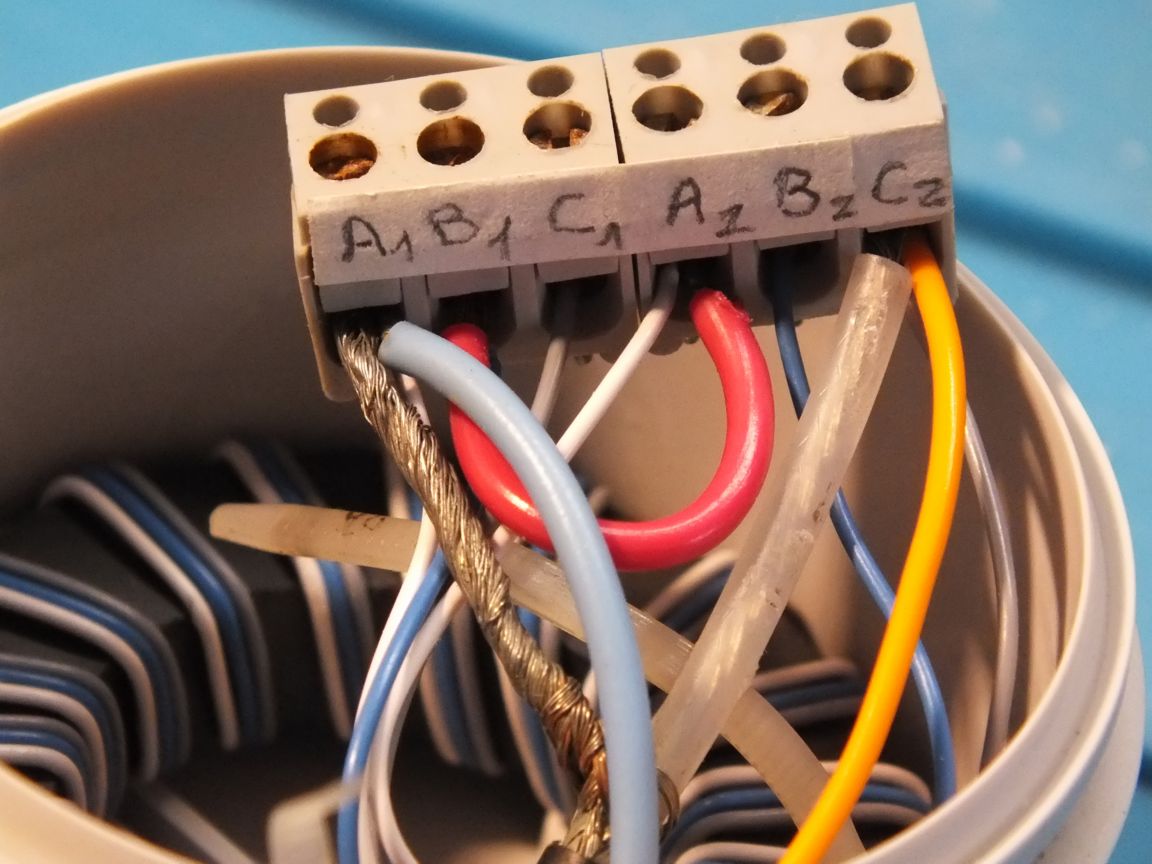

Détail du câblage du balun.
Les repères sont ceux du schéma.
Le câblage effectué correspond à une valeur de 450 ohms.
Réalisation de l’antenne
Le fil sera tendu « au mieux » afin de ménager la directivité. Il faut le poser sur le sol et prendre soin de surélever le balun de quelques centimètres (par exemple, en le posant sur une pierre).
Il n’est pas toujours aisé de disposer d’une longueur de 42 mètres pour allonger l’antenne mais K3MT avait suggéré la possibilité de placer l’antenne en forme de carré ou de cercle. Mais, dans ce cas, le rayonnement devient omnidirectionnel et il se produit quelquefois des rotations de phase. Cette configuration est à tester.
Les essais
Les essais ont été réalisés sur le trottoir devant chez moi puisque je n’avais pas assez de place dans le jardin. Le balun a été réglé sur 450 ohms.
Le fil a été tendu près de la clôture et le balun posé sur un boite de sardine à l’huile. L’accord était impossible et les sardines était chaudes. J’ai donc remplacé ces sardines par une boite en plastique et, là, l’accord a fonctionné correctement.
Je dois avouer que j’étais assez satisfait du résultat !

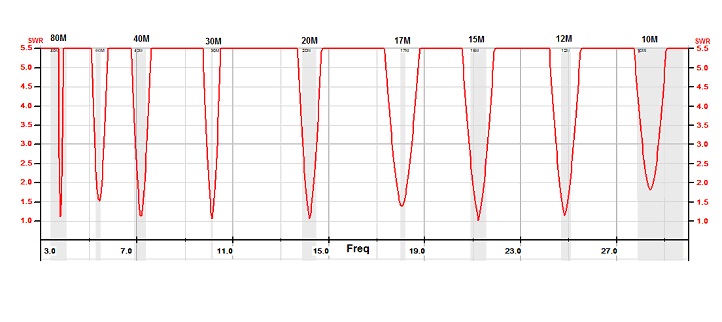

Voyez le diagramme ci-dessous :
Il restait à réaliser les essais de rayonnement.

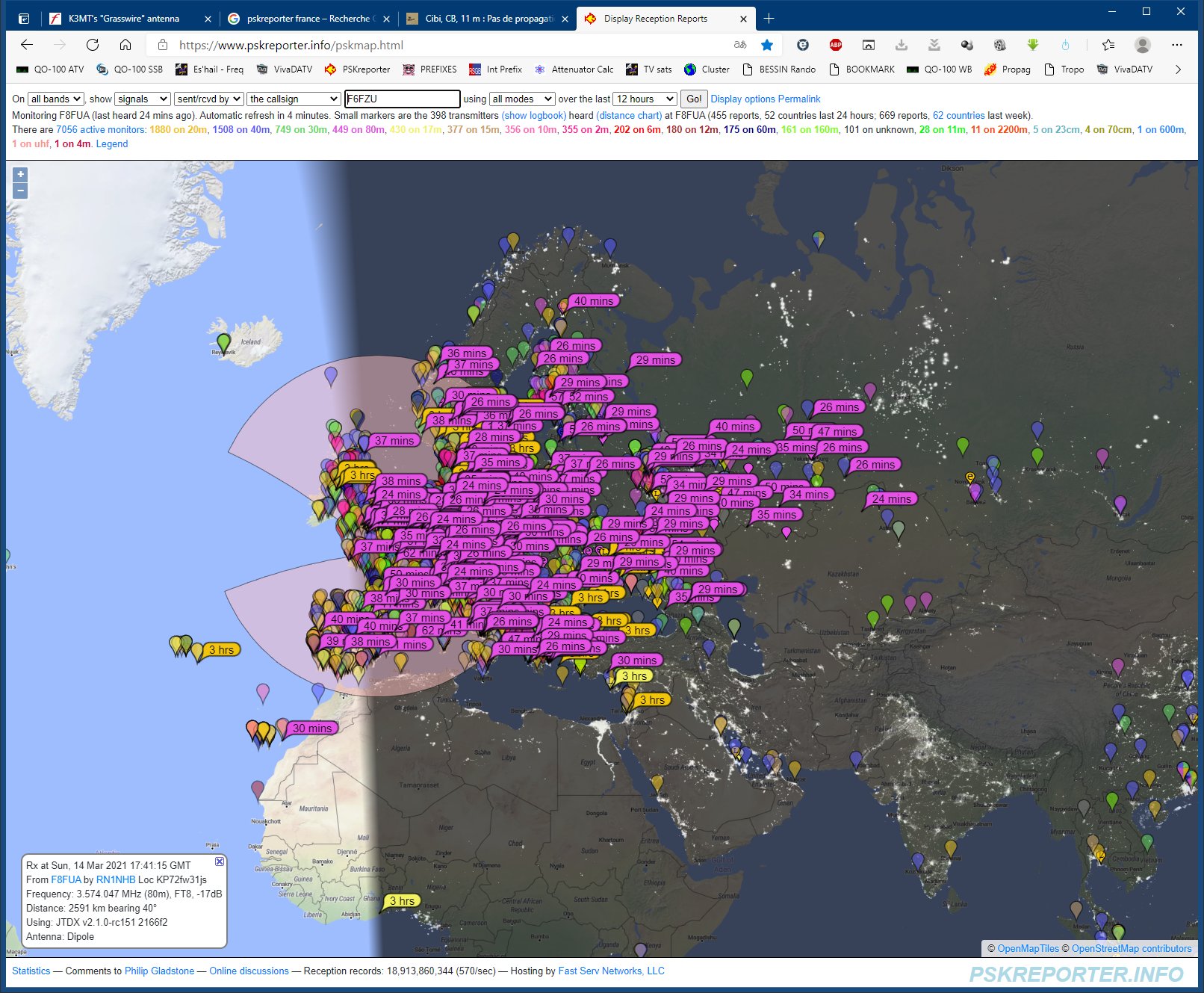

Essai encourageant sur 40 mètres en début de soirée.
Un autre essai sur 80 mètres… Pas mal !
Je ne vais pas afficher tous les tests réalisés mais en comparant avec la End-Fed placée en sloper à 12 mètres du sol, on arrive presque à chaque fois à un ou deux points d’écart.
