On n'est plus habitué à voir des antennes HALO rondes que carrées. Pourtant, sa réalisation reste à la portée de tous, en utilisant des tubes de cuivre et des coudes disponibles dans les grandes surfaces de bricolage. La construction ne nécessite pas un outillage important et sa mise au point reste relativement facile. |
|
Description de l'antenne : Il s'agit d'un carré de 30 cm de coté réalisé avec des tubes de cuivre de 12 mm (10/12) et de 4 coudes. Le support du mât est réalisé avec un "T" de plomberie. A titre d'information, 4 coudes coûtent 9 €, une barre de 1 m de cuivre 7,60 € (une barre de 2 m revient à 9,45 €, d'où l'intérêt de se regrouper). Un "T" est facturé 8 €. Tous ces prix ont été constatés dans une grande surface de bricolage en 2012. Attention, le prix du cuivre est à la hausse !
|
|
 |

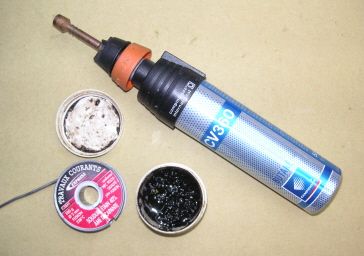

Les soudures peuvent s'effectuer facilement avec un petit chalumeau. |
| Cliquez sur la vignette pour télécharger le schéma |
|
|

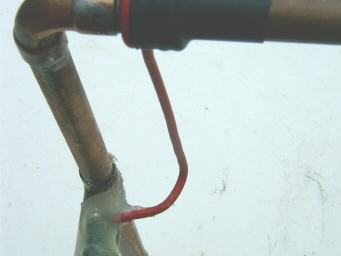

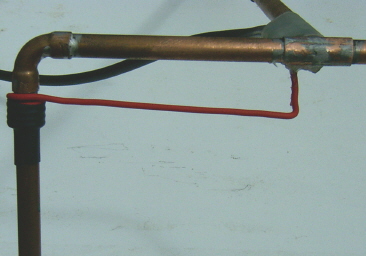

Le gamma match est réalisé avec un fil d'électricien de 2,5 2 dont on conserve l'isolant. Il est soudé à l'âme d'un coaxial H1000 d'un coté et enroulé autour du tube (4 spires) de l'autre. Cette extrémité du fil est en "l'air" (aucun contact électrique). |
|
 |

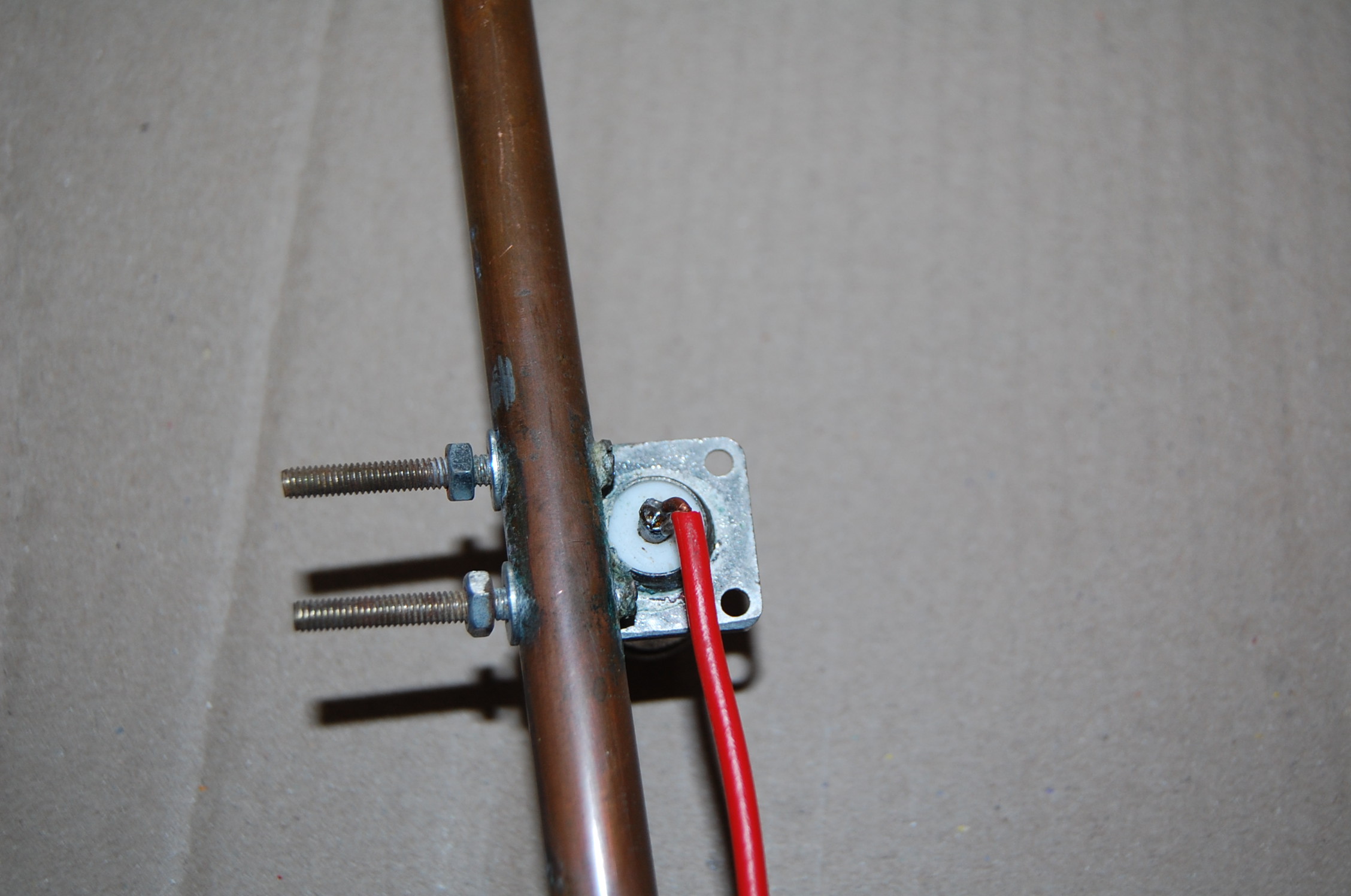

Le coaxial H1000 peut-être remplacé par un connecteur BNC ou PL châssis dont la semelle sera soudée sur le "T". Le fil d'électricien sera alors soudé à l'âme du connecteur. |
|
L'écartement entre le tube de cuivre et le fil électrique est de 2 cm environ. Cet écartement agit sur le TOS.
|
|
|
|
La self comporte 4 spires. De la gaine thermo rétractable maintient l'ensemble. De même, le TOS varie selon le nombre de spires, l'écartement inter-spire et le positionnement de la self sur le tube. L'utilisation d'un analyseur d'antenne comme le MFJ 259 simplifie le réglage. |
|
A défaut, un émetteur 144 utilisé à faible puissance et raccordé à l'antenne via un wattmètre/TOS-mètre convient parfaitement.
|
|
|

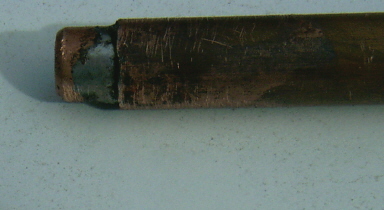

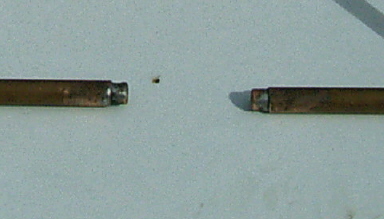

L'accord de la fréquence s'effectue par l'ajustement de deux pièces glissées à l'intérieur du tube de 12 mm. Attention, les surfaces de ces deux pièces doivent bien planes ! |
|
 |
Quand l'accord est trouvé, on soude les pièces. |

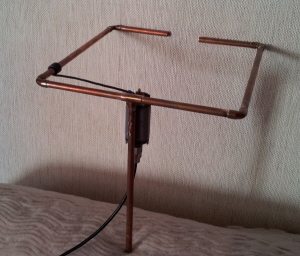

| Deux antennes réalisées par Gilbert, F0ELY de la Manche | |
|
Les tubes utilisés sont d'un diamètre de 10 mm |
|
|
|
Les tubes utilisés sont d'un diamètre de 6 mm. Gilbert a réalisé un boîtier étanche avec un tube PVC et deux bouchons pour protéger la liaison coaxial / stub. |
|

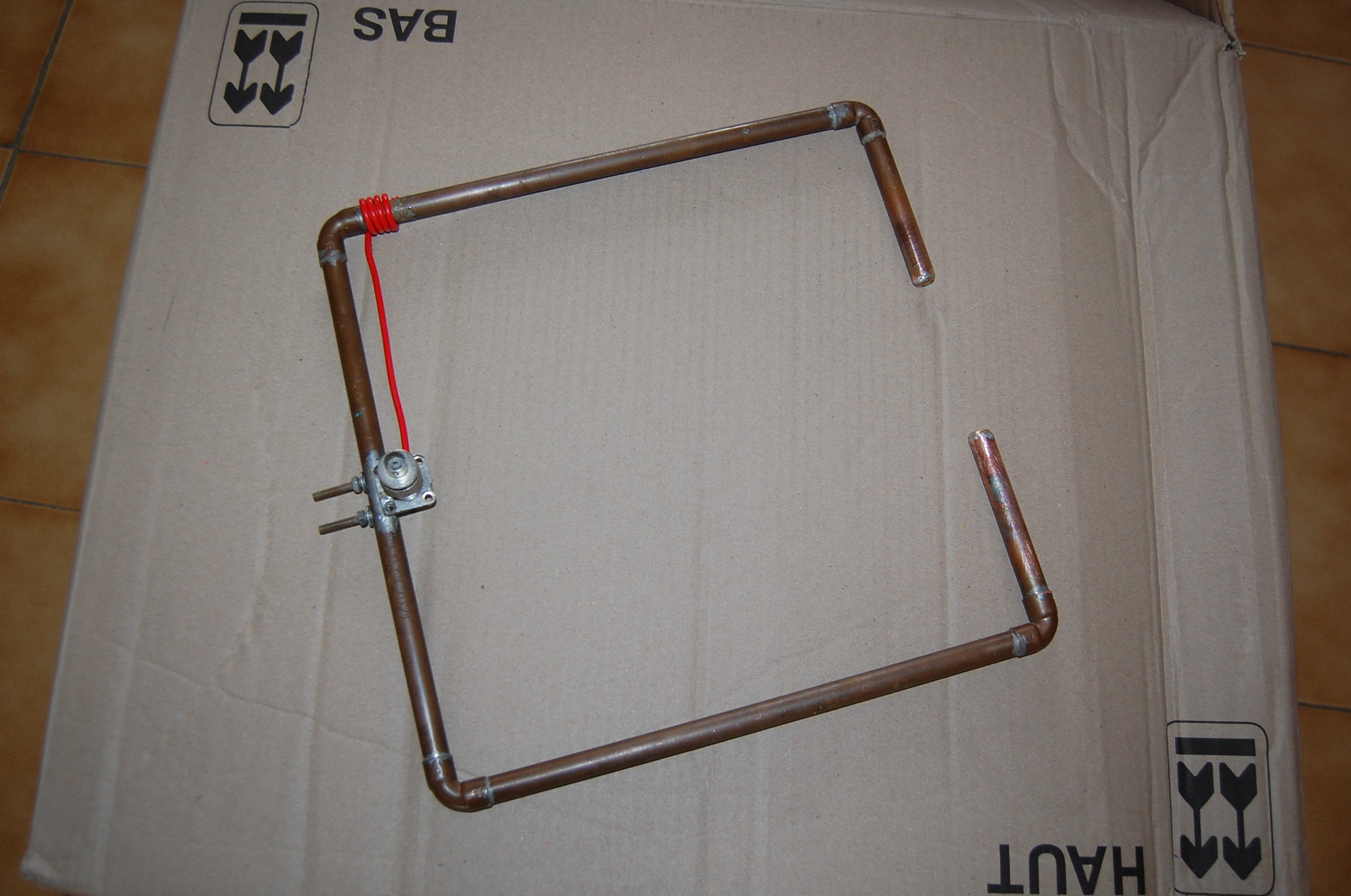

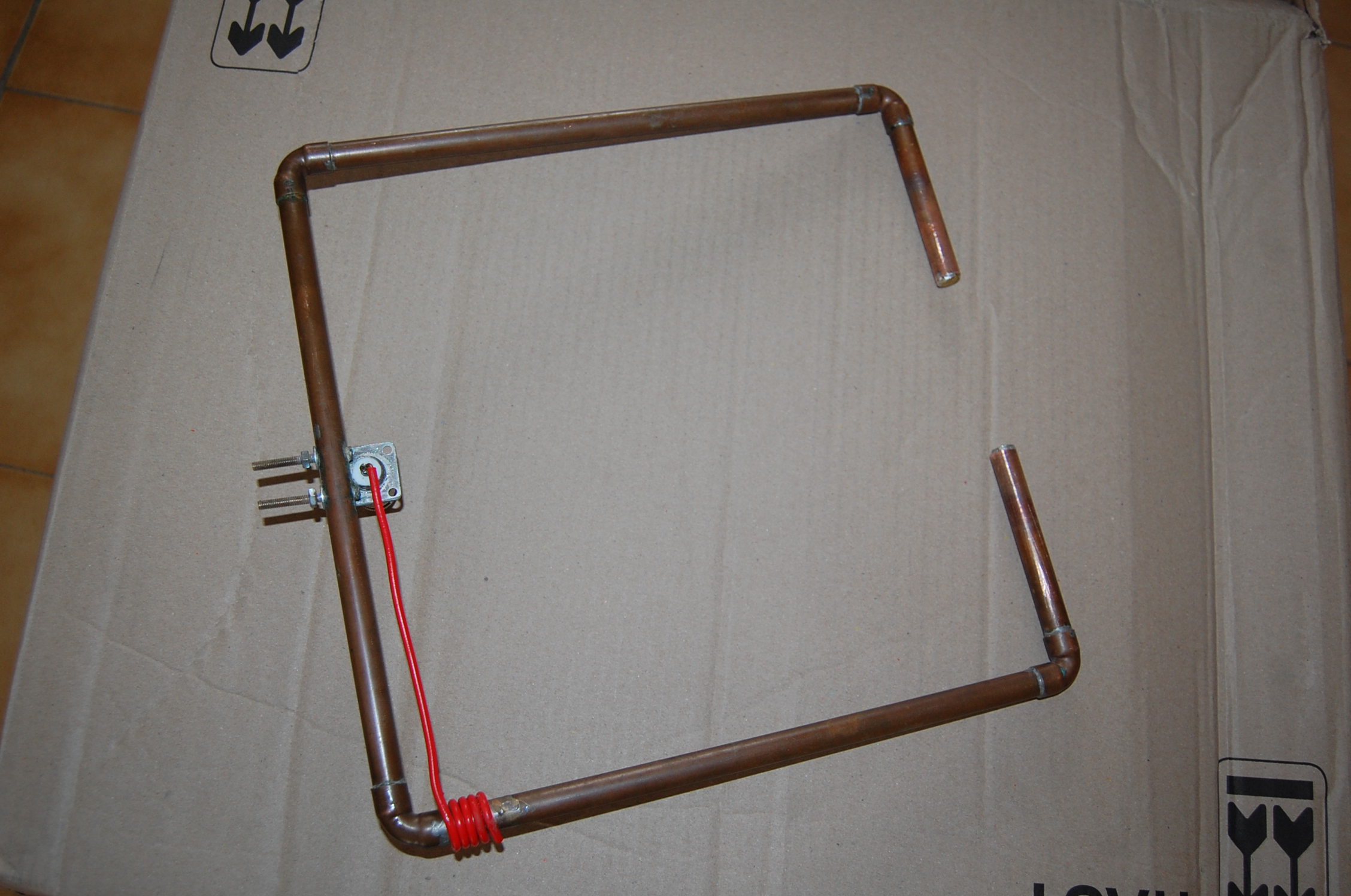

Une autre antenne réalisée par Robert F1FXN d'Oye-Plage - JO10AX
|
|
|
J'ai réalisé l'antenne halo 144 MHz en 2021, je l'ai réglée il y a peu. Pour cela j'ai utilisé le Mini 1300 qui semble maintenant être incontournable J'ai utilisé du tube de cuivre Ø 12 mm.
|
|
|
|
J'ai respecté les cotes mais au lieu de 128 mm, j'ai eu l'accord à 110 mm. J'ai remarqué d'importantes variations de fréquences, de 120 à + de 150 MHz, selon le support et la polarisation utilisés. Aussi je préconise de régler cette antenne sur son support définitif mais, je sais, ce n'est pas évident !
|
|

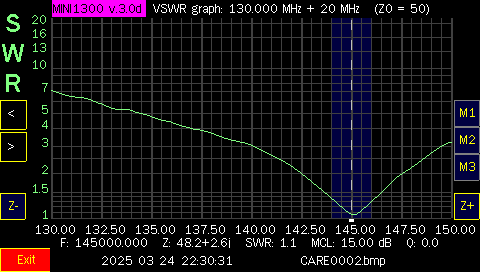

Ci-dessous : Le diagramme du Mini1300 montre un réglage fait sur un support isolé. 73 à tous de Robert F1FXN Oye-Plage - JO10AX
|
|
|
|
|
|
Pour un OM bricoleur, cette antenne peut être effectuée en un après-midi. A bientôt sur l'air.
|
|
|
73 - Gérard, F8BRK |
|
|
