Antenne Slim Jim 144 MHz
par Yves, F4IMG
Schéma : F4IMG et F5PAX
Crédit photos : F5PAX

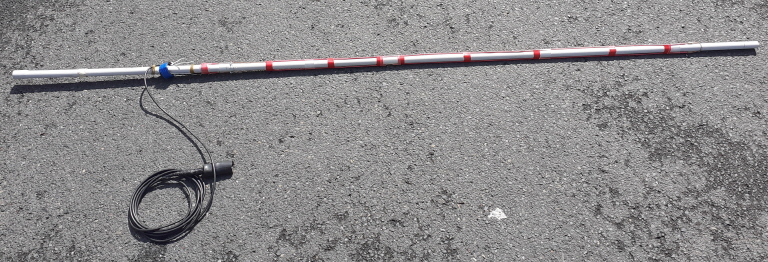

Photo de l'antenne.
Liste des matériaux :
Tube électricien IRO PVC de 20 mm
Fil de cuivre de 2.5 mm2
Gaine thermo rétractable
Ruban adhésif
Dominos électriques
Coaxial RG 58

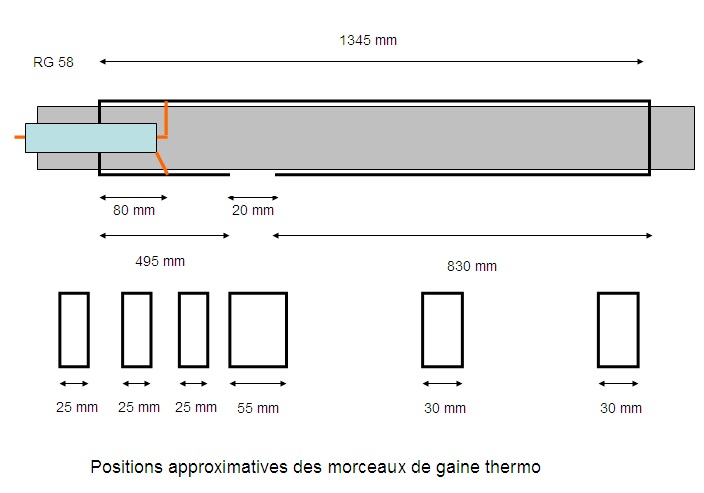

Téléchargement du schéma au format PDF ICI (9 Ko)
Le fil de 2.5 mm2 est placé le long du tube en PVC diamétralement opposé. Il est maintenu en place par du ruban adhésif et des morceaux de gaine thermo rétractable.
J'ai pu remarquer que la longueur et la position des morceaux de gaine rétractable influaient sur l'adaptation de l'antenne (ROS).
Un Choke Balun est constitué de 5 tours du coaxial RG58 enroulé autour d'un morceau de tube PVC de 25 mm.
Pour le réglage de l'antenne, j'ai utilisé des DOMINOS électriques (dépouillés de leur isolant plastique) qui permettent d'affiner au mieux le réglage. Après avoir obtenu le bon réglage, on peut souder les DOMINOS à leur emplacement définitif pour assurer un meilleur contact électrique avec le fil de 2.5 mm2.

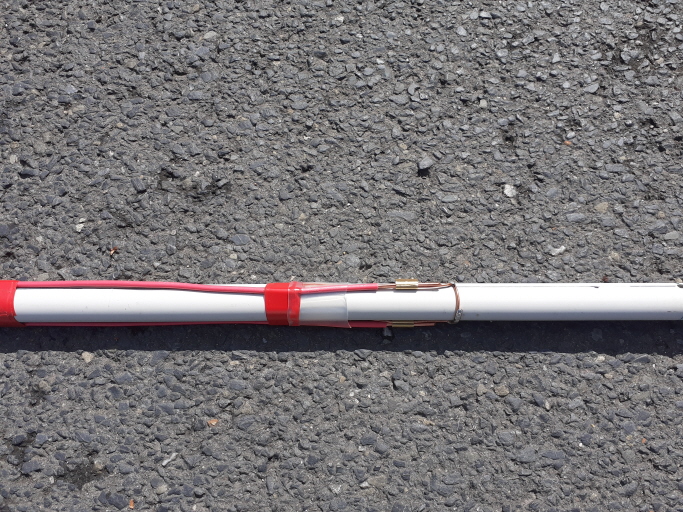

Haut de l'antenne. Remarquez les DOMINOS qui servent à optimiser le réglage de l'antenne

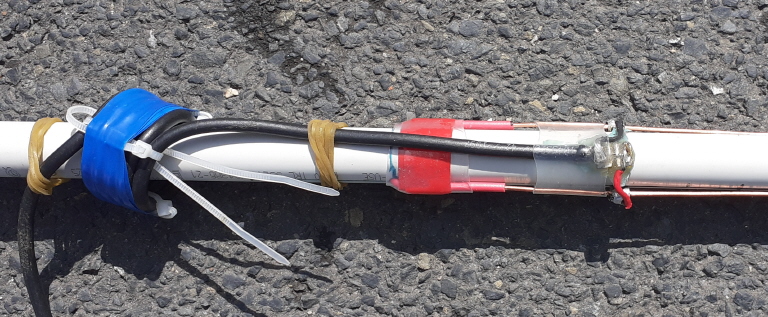

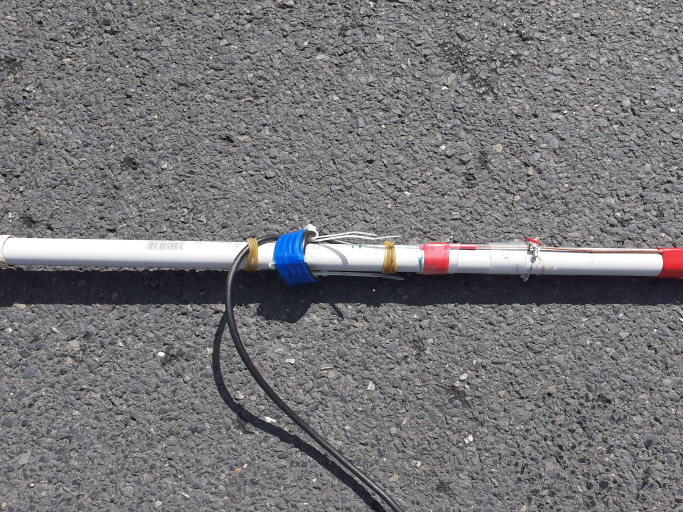

Raccordement du coaxial à l'antenne.
A gauche, le Choke Balun.

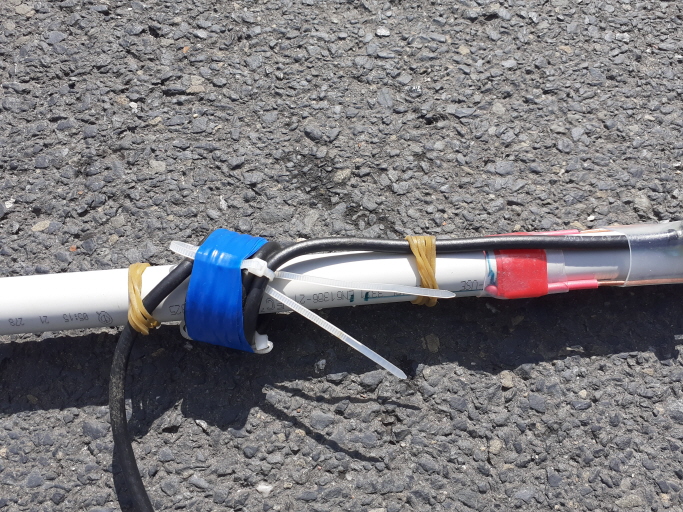

Le Choke Balun (5 tours du RG 58 sur un tube de PVC de 25 mm).
Les élastiques seront remplacés par des colliers rislan.

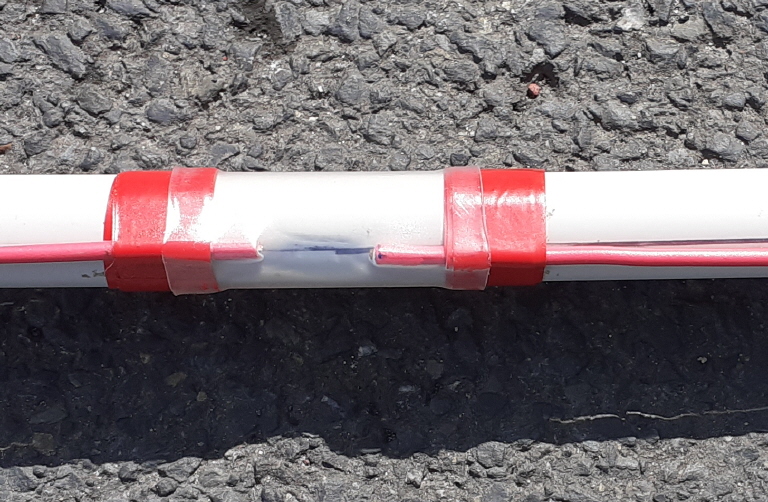

Coupure de 25 mm du fil de 2.5 mm2
Cette zone est protégée des intempéries par de la gaine thermo.

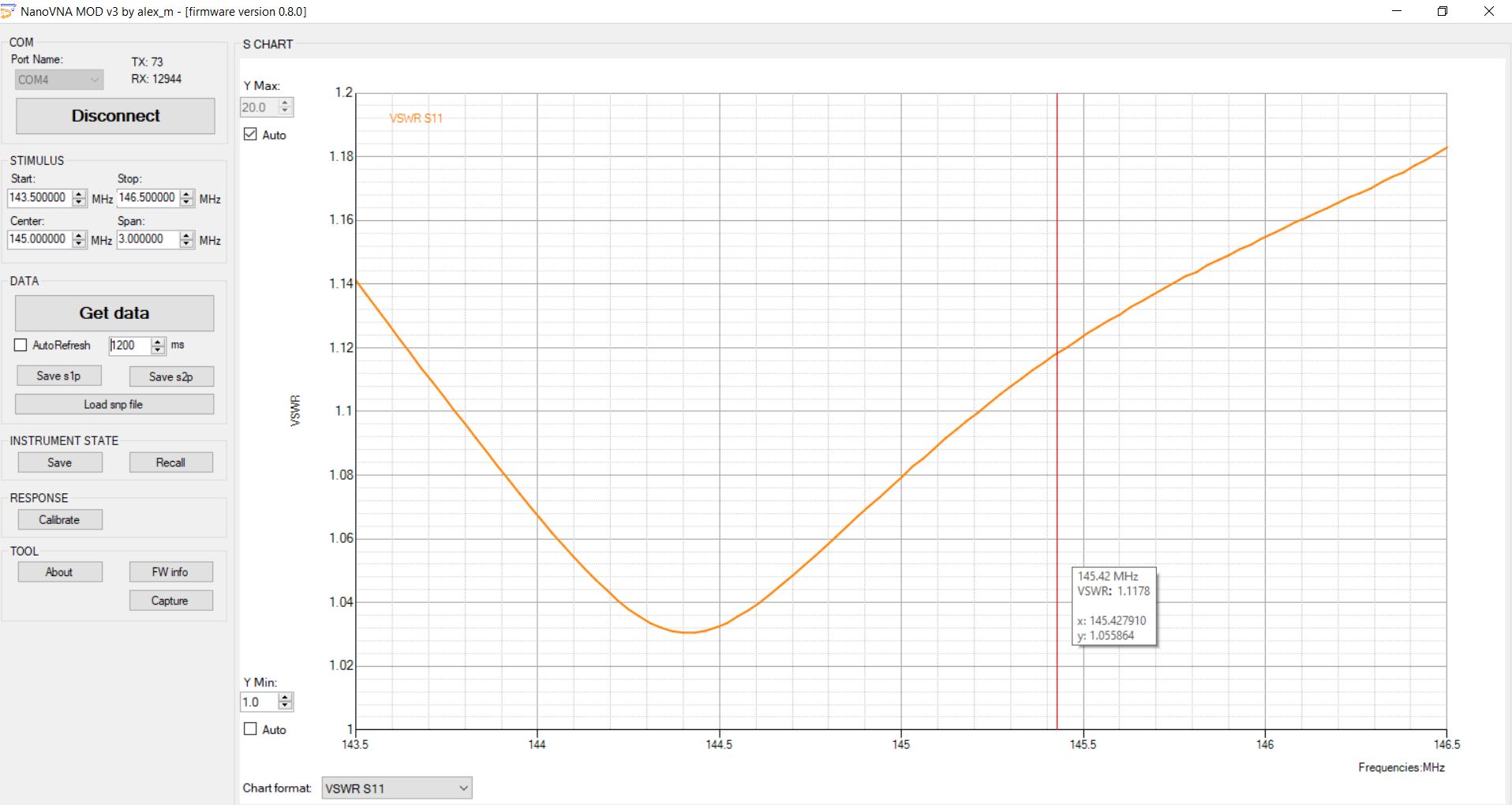

Relevé du SWR de l'antenne mesuré au NanoVNA dans la station.
Ce relevé a été confirmé à très peu près par le RigExpert du radio club.
Je reste à votre disposition pour tous renseignements complémentaires. Actuellement, je réalise le même type d'antenne mais pour le 432 MHz. Son optimisation est plus délicate et fera l'objet d'une description prochainement.
Bonne réalisation.
