Antenne long fil pour tuner automatique ICOM AH-4

par André, F1BKM

Les remarques, calculs et bricolages qui suivent peuvent aussi être utiles pour la fabrication d’antennes différentes… pour moi l’objectif était de couvrir des bandes de mon IC7300 que ma verticale ne permet pas, ceci dans le peu de place disponible dans le ciel du jardinet.

La notice du tuner automatique est exacte mais très courte : une seule ligne précise « d’utiliser un fil de plus de 7 m et non multiple de demi onde », avec un seul exemple de calcul d’une demi onde HF. Le premier travail à faire est donc de calculer toutes les longueurs à éviter selon les bandes que l’on veut activer …

Tableau 1

Tableau 2

Vous avez sans doute remarqué que les longueurs des tableaux sont « HF », pas des longueurs de conducteurs ! Pour cela il faut leur appliquer un coefficient de raccourcissement qui diffère selon le fil utilisé (ce n’est pas dit dans la notice …). On trouve dans les livres la valeur concernant les conducteurs non isolés, elle est fonction du rapport entre la longueur d’onde et le diamètre du conducteur, pour les longueurs HF elle varie peu : pour un rapport de 7000 le coefficient est de 0,980, il est de 0,975 pour un rapport de 3000, il est de 0,970 pour un rapport de 2000, il est de 0,965 pour un rapport de 1500 et de 0,960 pour un rapport de 900 , donc pour du fil de 1,5 mm² ou de 2,5 mm² on peut utiliser une valeur de 0,98 (en HF on n’est pas au mm prés pour la longueur de l’antenne …). Ce qui est moins connu c’est qu’il y a une différence entre « fil nu » et « fil isolé » , non pas quant au rayonnement de l’antenne ( ça marche aussi bien dans les deux cas) mais quant au coefficient de raccourcissement : selon le Handbook de l’ARRL il faut ajouter entre 3 et 5 % de raccourcissement si le fil est isolé, la valeur dépendant de l’épaisseur et de la matière de l’isolant … Pour ma part j’ai quand même pris l’option « fil isolé » monobrin de 2,5 mm² disponible en magasin de bricolage , qui assure une protection contre la corrosion et contre une tension électrique (mais c’est plus lourd et avec plus de prise au vent … dommage !). Ne connaissant pas le coefficient exact lié au fil isolé, et disposant de la place pour environ 23 m de long fil , j’ai choisi le créneau HF entre 21,43 m et 23,04m , puis j’ai appliqué le multiplicateur 0,98 (fil nu) à la longueur mini du créneau cela donne une longueur minimum de l’antenne de 21,00 m , ensuite j’ai appliqué un multiplicateur « maximum » de 0,93 (2% pour le diamètre et 5% maxi pour l’isolant) à la longueur maximum du créneau , cela donne une longueur « maximum » de fil de 23,04 x 0,93 = 21,43m … il reste donc à choisir entre 21,00 m et 21, 43 m: j’ai pris 21,30m  … et j’ai eu du premier coup un long fil + le tuner AH-4 fonctionnant du 80 m au 6m . L’installation « sur le terrain » ayant été faite « en confinement » j’ai utilisé les fonds de tiroirs, avec des bricolages …

Voir photos 1 à 5.

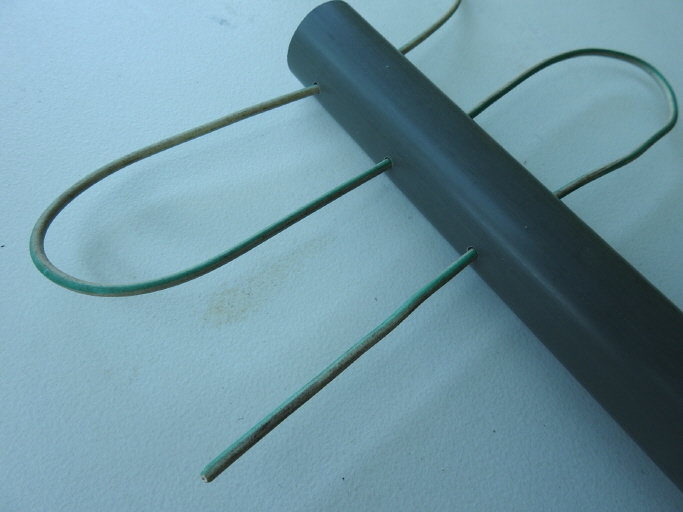

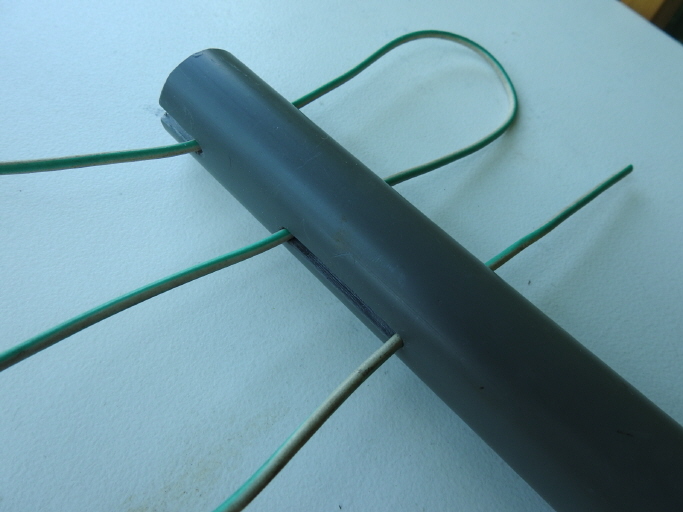

Le principe est celui du tendeur à 3 trous pour les cordes à linge, le matériau est un bout de tube PVC (« eaux usées ») de 40 mm de diamètre … merci à Gérard F6BWW pour son conseil de tester un bout de tube = 90 secondes (avec un verre d’eau) au four micro –ondes = si le pvc reste froid, il est isolant. Les perçages sont au diamètre du fil isolé + 0,5 mm, les oblongs font 1mm de plus que le fil. On voit sur les photos 1 et 2 le cheminement du fil dans le tube. Enfiler d’abord le fil dans le trou près du bord haut (facile grâce à l’encoche), puis plier de sorte à mettre l’isolateur dans l’axe de l’antenne, enfiler dans le trou suivant, ressortir par l’oblong , faire une boucle , enfiler par l’oblong puis le 3^ème trou, tirer sur le fil = le plaquer contre le tube entre le premier et le second trou , puis dans le tube entre les trous 2 et 3 = c’est presque fini, il ne reste plus qu’à faire la liaison avec le tuner (ne pas oublier le capuchon de l’isolateur du tuner , ni de faire une « goutte d’eau » évitant à l’eau de pluie de couler et remonter jusqu’au tuner).

Photo 1

Photo 2

Photo 3

Voir le déport bricolé pour éviter de toucher la gouttière du toit sur la photo 4.

Photo 4

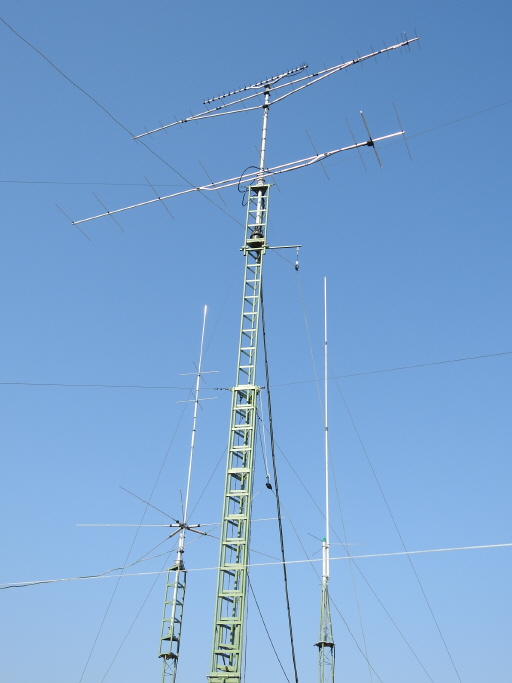

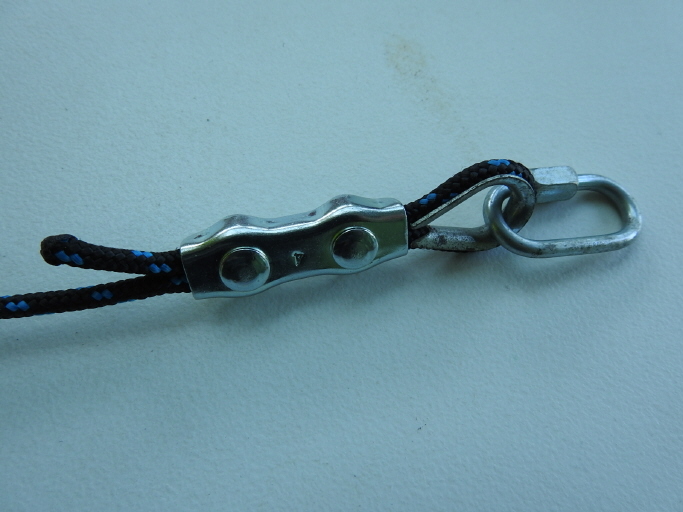

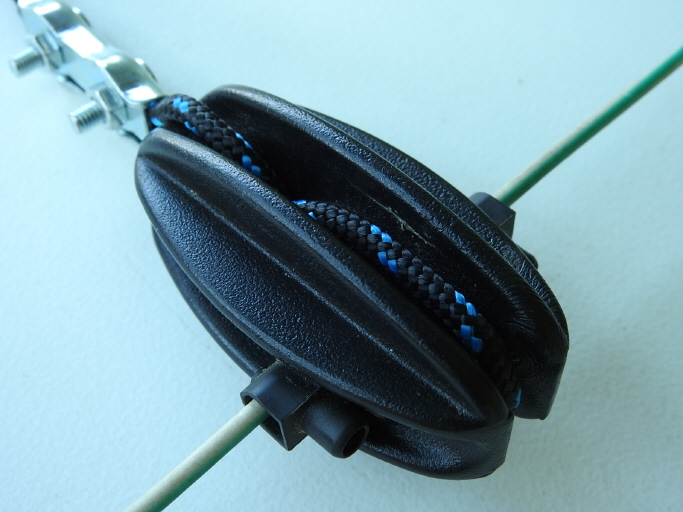

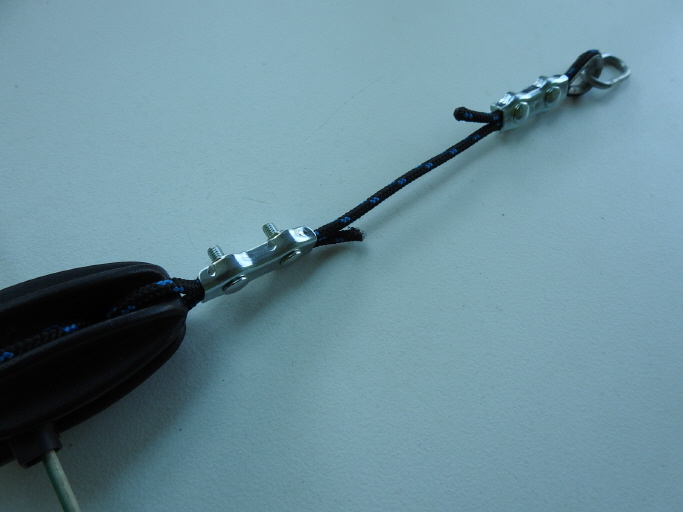

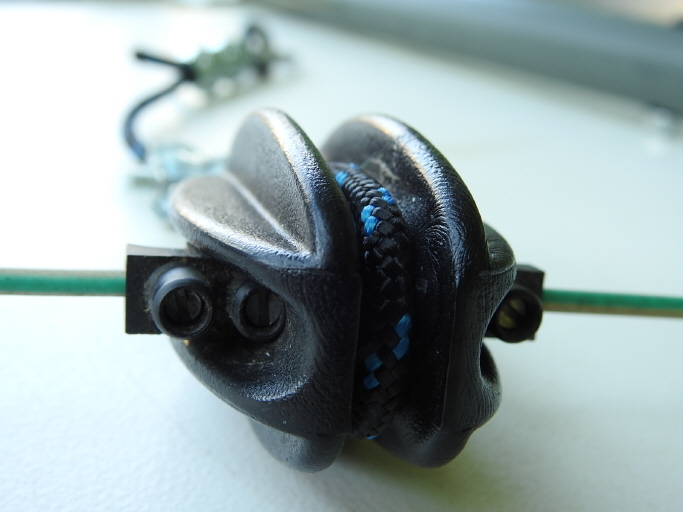

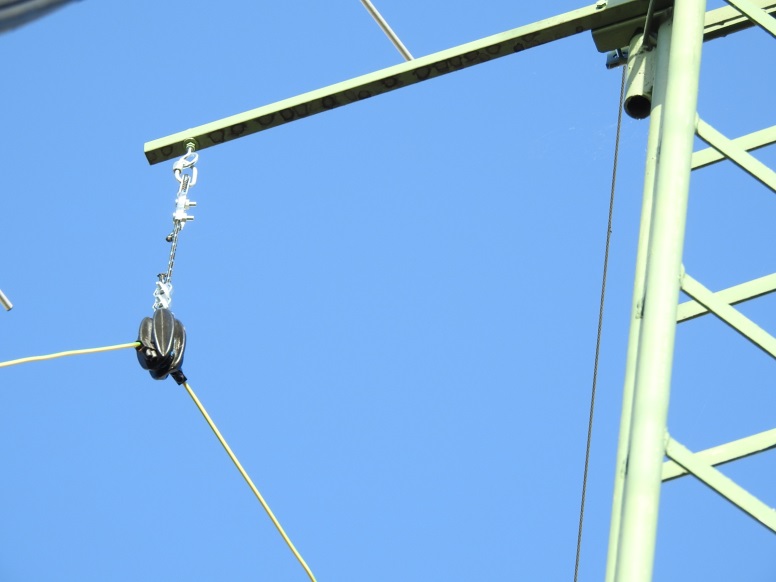

Voir photos 5 à 9. Le long fil étant accroché en haut du pylône VHF à 8 m de haut, j’ai bricolé un déport et par un isolateur intermédiaire, à partir d’un isolateur « de clôture » type œuf (fond de tiroir …) et d’un bout de drisse « marine » de 4mm, la drisse fait un « 8 » dans l’œuf , est bloquée par deux serre-câbles plats ( + cosse cœur coté déport). Le fil d’antenne est bloqué de chaque côté de l’œuf par un domino serré avec modération. La distance sous le déport est d’environ 30 cm. Nota important : le fil d’antenne est accroché à cet isolateur AVANT la fabrication sur place et la pose de l’isolateur de base (c’est plus facile que de régler et serrer les dominos en étant en haut du pylône).

Photo 5

Photo 6

Photo 7

Photo 8

Photo 9

Photo 10

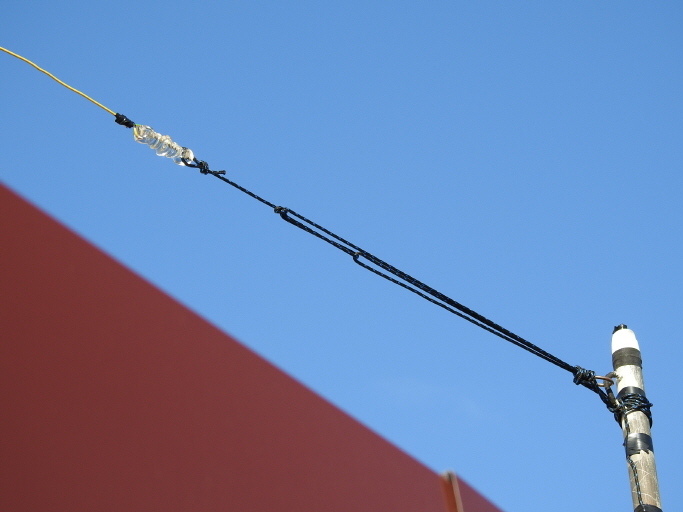

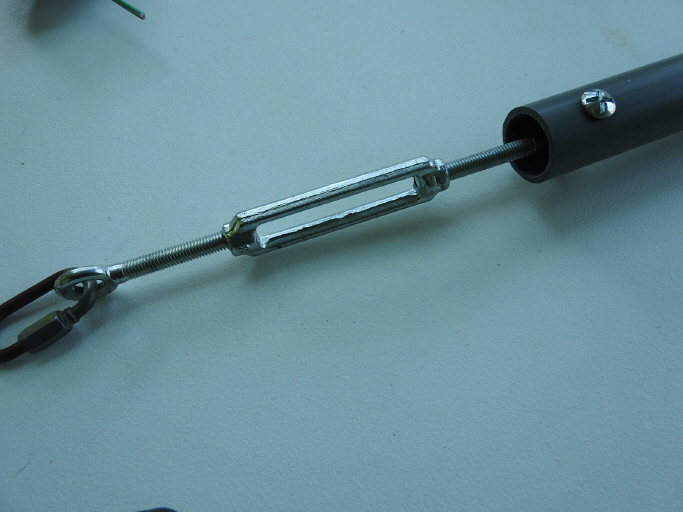

Photo 10. Rien de compliqué : j’avais un isolateur en pyrex, mais un type œuf fait aussi l’affaire, le tendeur est simplement fait avec un bout de drisse marine de 4 mm (voir Radio-REF N° 851 février 2012 page 19). Le mâtereau de bout d’antenne dépasse le toit du garage de 1m30. Tendre avec modération : c’est une antenne en fil de cuivre, pas un hauban en acier !

Photo 11

Nota bene de Jean-Luc, F4HNP :

Pour avoir eu  plusieurs boites de ce genre et de marques différentes, toutes précisent qu'il  faut éviter les demi-ondes et multiples. Sûrement du fait que c'est une antenne alimentée en bout, et que cela engendre une grande tension aux extrémités.

ICOM ne parle pas de haute tension dans sa très courte notice mais il y a une étiquette adhésive écrite en gros caractères rouges collée sur le boîtier, juste à côté de la prise de connection du fil d'antenne "DANGER HIGHT VOLTAGE" (F1BKM).

Avec les 73’s de F1BKM
