Introduction :
Beaucoup d'entre-nous possèdent une antenne VHF TONNA dont le dipôle, à l'usage est devenu défectueux (plastique fissuré et infiltration d'eau provoquant de l'alumine).
Dommage de se débarrasser de cette antenne à la déchetterie alors qu'hormis le dipôle, le restant de l'antenne est fonctionnel.
Voici comment j'ai procédé :

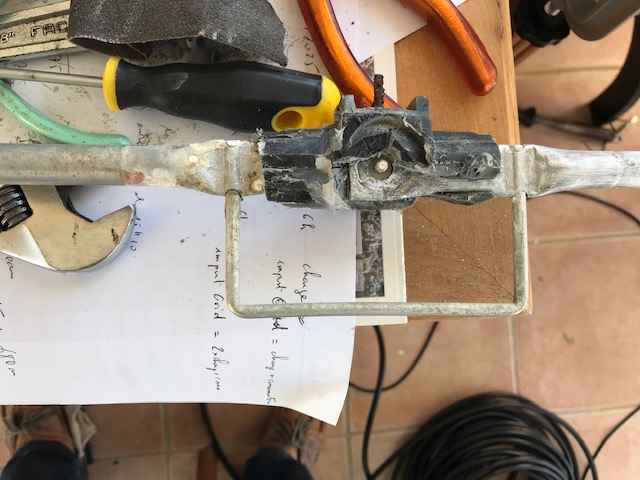

Ouverture de la coque en plastique avec un cutter
(attention aux doigts, j'en ai fait l'amère expérience !)
Il y avait tellement d'alumine que le contact électrique entre l'épingle et le reste de l'antenne était inexistant !

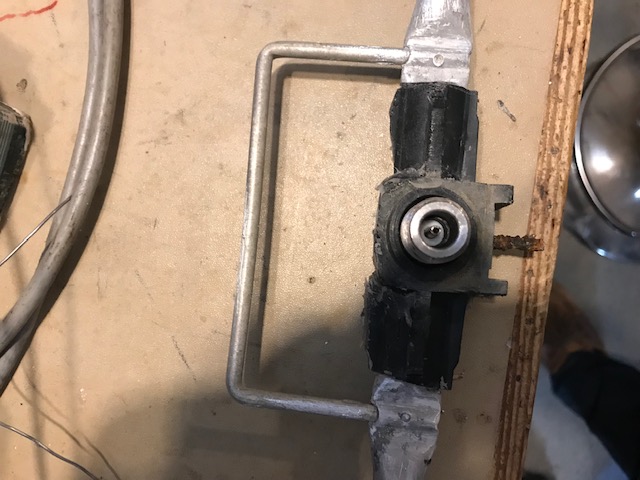

L'âme de la prise N est également isolée de l'antenne par la présence d'alumine.
Pour mémoire, voici comment à l'origine est réalisé le dipôle.

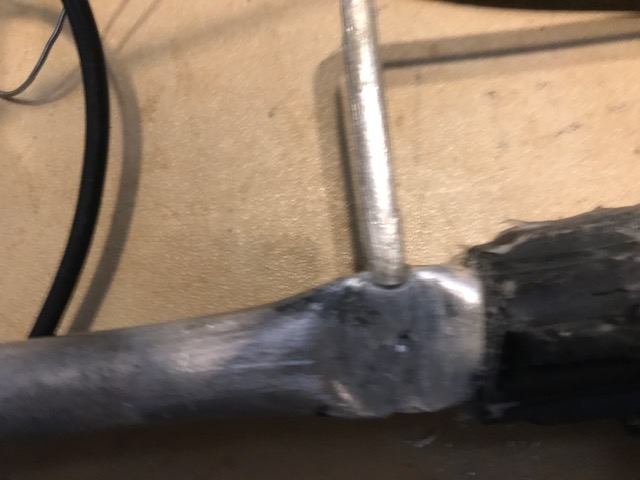

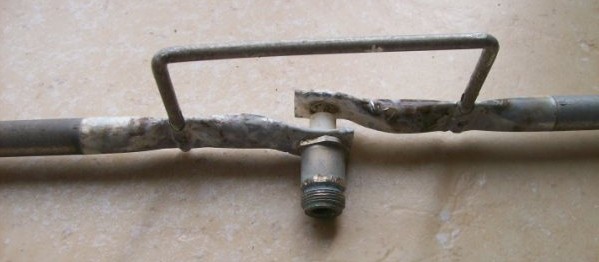

Les contacts électriques sont réalisés par sertissage (Photo F4HNP)

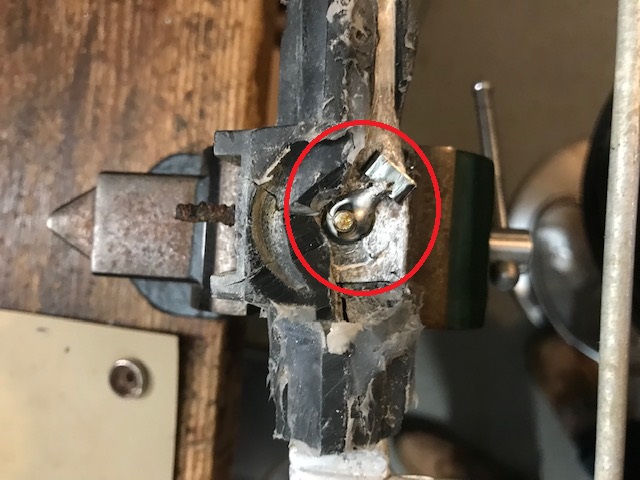

Soudure d'une cosse en laiton sur l'âme de la prise coaxiale

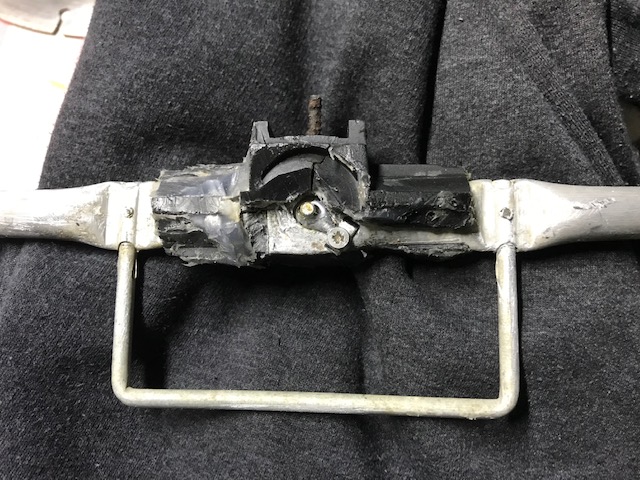

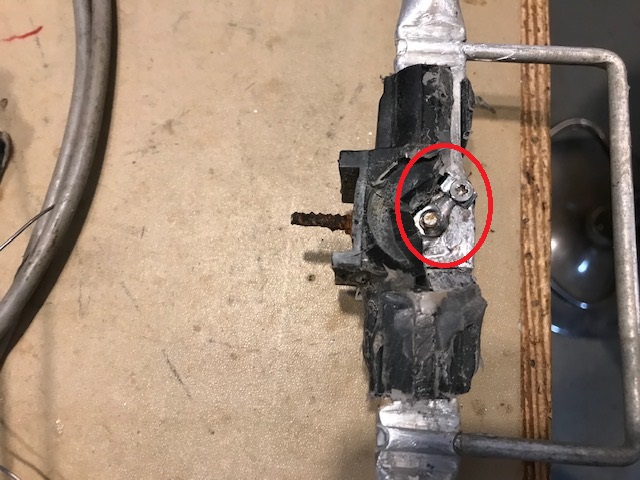

Pose d'une vis en inox entre la cosse nouvellement soudée et le brin du dipôle

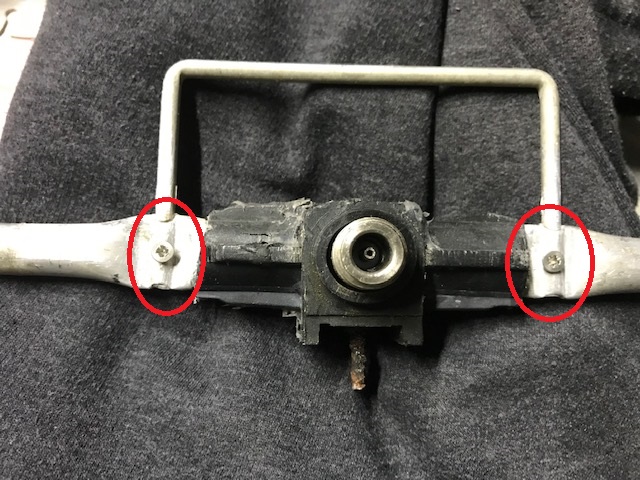

Pose d'une vis en inox entre les brins du dipôle et l'épingle

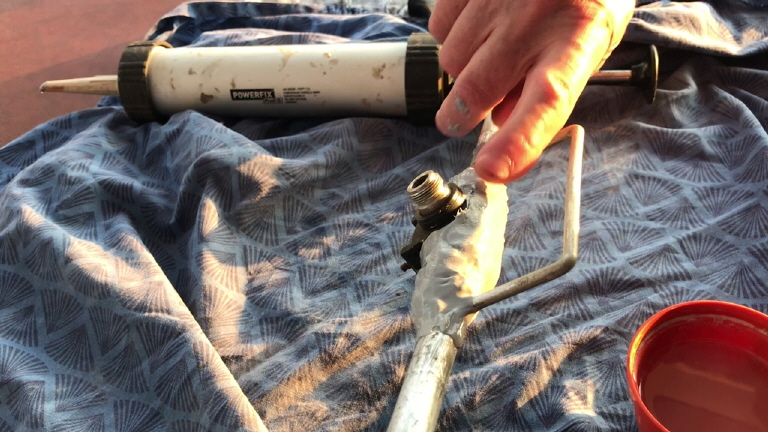

Il ne reste plus qu'à recréer une enveloppe en silicone pour protéger le cœur du dipôle
Voir la vidéo ICI (durée 1 mn)

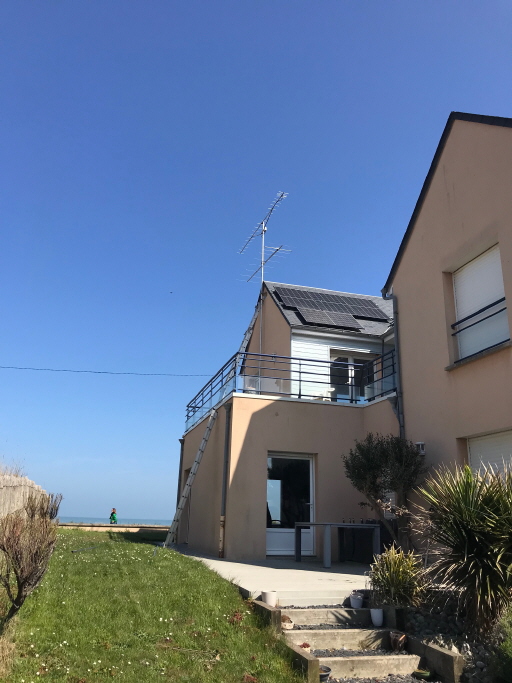

L'antenne VHF 9 éléments TONNA surmontée d'une 21 éléments UHF

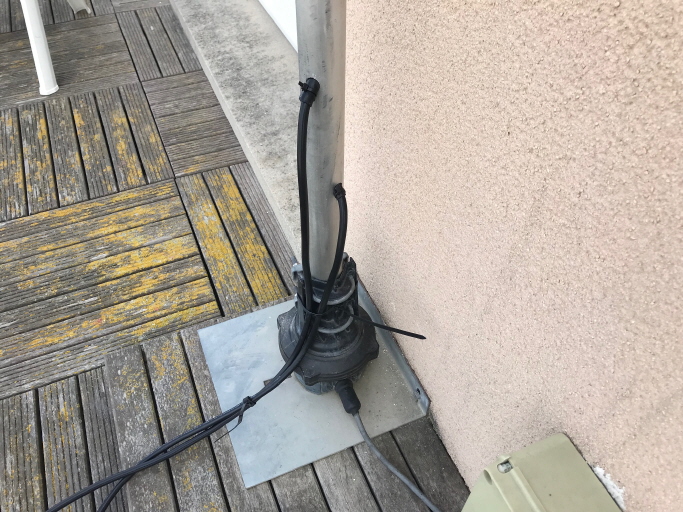

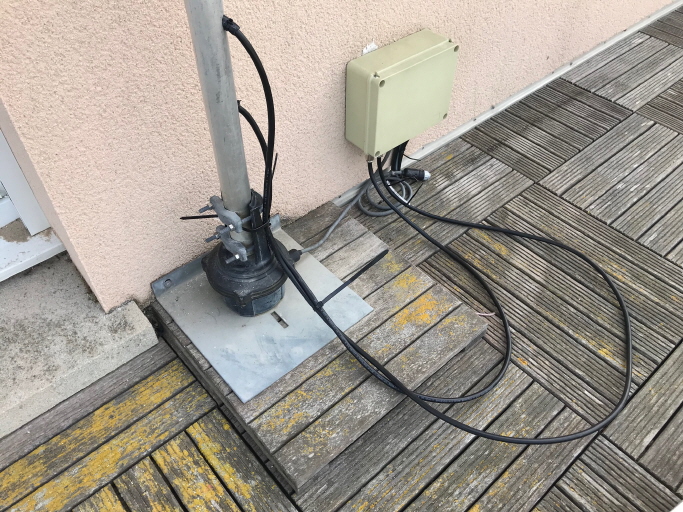

Les deux coaxiaux passent à l'intérieur du tube, ce qui évite l'usure de ceux-ci
le long du bord des ardoises du toit pendant la rotation.
