Construction d'une bobineuse électrique

avec compteur électronique

par Gérard, F6BWW







La bobineuse se compose d'un châssis en forme de U, la construction est réalisée avec des matériaux de récupération, les dimensions sont  les suivantes :


    • Longueur = 73 cm



    • Largeur = 10 cm



    • Hauteur = 29 cm











La bobineuse permet de réaliser des selfs d'une longueur de 34 cm pour un diamètre de mandrin de 3 cm maximum avec les cônes petits modèles.













Avec les cônes blancs, qui sont plus grands, elle accepte des mandrins de 50 mm de diamètre et d'une longueur de 20 cm maximum.













Centreurs noirs pour tube de 7 à 30 mm et centreurs blancs pour tube de 7 mm à 50 mm













Centreurs noirs pour tube de 7 à 30 mm













Quincaillerie pour le montage

    • Liste du matériel employé :



    • Une perceuse ou visseuse avec régulateur de vitesse

    • une calculatrice

    • Chute de bois de récupération

    • deux tiges filetées d'un mètre, diamètre 6 mm

    • 2 cônes de serrage travaillés au tour

    • 2 équerres en aluminium 30 x 20 x100 mm

    • 2 écrous papillons de 6 mm

    • 1 collier de serrage condensateur électrolytique diamètre 50 mm

    • 12 boulons têtes fraisées avec écrous de 5 mm

    • 6 écrous avec rondelles de 6 mm

    • 3 boulons et écrous de 4 mm













Les deux flasques latéraux sont fixés sur un fond en bois avec des cornières en aluminium, le flasque de droite est percé d'une lumière ronde de 5 cm de diamètre pour le passage du mandrin de la perceuse.



Le flasque de gauche est traversé par une tige filetée de 6 mm qui est reliée à la perceuse.













La perceuse est fixée avec un collier à trois pattes, récupération sur un gros condensateur électrolytique.













Fixation de la perceuse

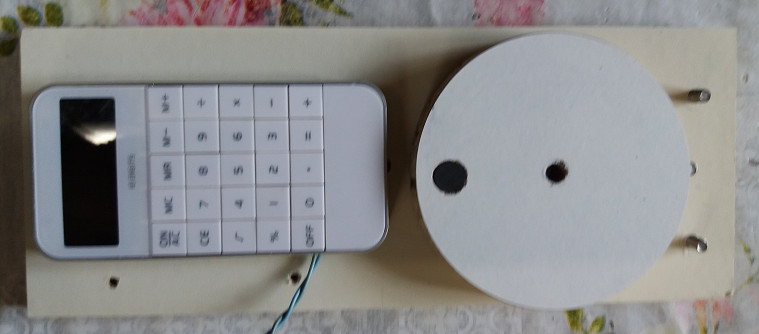

Calculatrice et roue de comptage







Sur l’autre extrémité de la tige filetée qui traverse le flanc gauche, est fixée une rondelle en bois où est encastré un petit aimant circulaire pour activer à chaque passage une ampoule ILS (interrupteur à lames souples). Cela permet de court-circuiter la touche "égale" de la calculatrice pour le comptage du nombre de tours.












ILS (interrupteur à lames souples)




  Il est nécessaire d'effectuer une modification de la calculatrice, il faut ressortir les contacts de la touche égale. Les deux fils ainsi ressortis, seront soudés sur le contact travail d'un ILS.









A 13 cm du fond une autre tige filetée fixe maintient parallèle les deux flasques droit et gauche de la bobineuse, pour rigidifier le tout.

Les pièces de maintien des mandrins de self ont été tournés sur un tour pour obtenir les formes coniques. Le serrage du mandrin de self se fait par vissage d'écrous papillon de 6 mm de part et d'autre de la self.











Système de comptage



Montage avec les cônes noirs pour tube de 7 à 30 mm









Montage terminé





Prêt à bobiner







Mode d'emploi :

    • Monter le mandrin de la self à bobiner

    • Percer deux trous d'un diamètre approprié pour entrer et sortir le fil à bobiner (blocage)

    • Programmer comme suit la calculatrice pour le comptage des tours, deux possibilités s'offrent pour le comptage

    • 1ère méthode : allumer la calculatrice, sur le clavier appuyer sur la touche 1 ensuite la touche + ensuite la touche 1 puis égale, ce qui affiche le chiffre 2. A chaque passage de l'aimant devant l'ILS le compteur va s'incrémenter de 1 à chaque tour de roue.

      Si vous voulez faire une self de 200 spires il faudra bobiner le fil jusqu'à ce que la calculatrice affiche le nombre 202 (retrancher le chiffre de départ de 2 au résultat, ce qui nous donne 200 spires).



    • 2ème méthode : allumer la calculatrice, programmer comme suit afficher le nombre de spires à bobiner plus 1 (exemple pour 200 spires afficher 201), appuyer sur la touche moins puis la touche 1 et pour finir la touche égale.

      Bobiner le fil de le self, la calculatrice décompte et quand le résultat affiche zéro, vous avez 200 spires de bobinées.












Réalisation d'une self 40 mètres pour une antenne End Fed













Self terminée



Je remercie Gilbert F1JNK pour les découpes circulaires du passage du mandrin de la perceuse et la roue de comptage des tours.





Accessoire complémentaire pour la bobineuse de self.



Un accessoire bien pratique que j' ai fabriqué pour avoir mes deux mains libres lors de la confection des selfs (End-Fed).



Il s’agit d'un dévidoir pour fil émaillé, tenu par les pieds, ce qui rend les mains libres pour guider et bobiner le fil des selfs avec la bobineuse décrite précédemment.


Voici le matériel nécessaire, toujours dans l'esprit de recyclage, donc de récupération et à moindre frais !...

Liste du matériel utilisé :

    • Une planche de base dimension :

      Longueur 40 cm

      Largeur 8 cm

      Épaisseur 1,5 cm



    • deux flasques dimension :

      longueur 15 cm

      largeur 6 cm

      Épaisseur 1,5 cm



    • Deux cornières dimension :

      6 cm x 2 cm



    • Une tige filetée dimension :

      10 mm x 150 mm

      2 écrous pour tige filetée de 10 mm

      1 papillon pour tige filetée de 10 mm

Des images valent mieux que de grands discours !...










Détails des éléments employés.
















Le dévidoir est posé au sol, ce qui explique la dimension de 40 cm de la planche de base pour poser les pieds de part et d'autre de la bobine, rendant ainsi les mains libres et laissant le fil se déroule librement.



Bonne réalisation.






73 de Gérard F6BWW
