Réalisation d'une

boite de couplage

par Patrice, F6AGG

Dans la revue Radio REF de juin 1989, F1BAE faisait part de ses réflexions sur un système de couplage d'antennes HF.

A la lecture de cet article, je me suis lancé dans la réalisation d'une boite d'accord.

 Cependant, malgré l'excellente description, je me suis heurté à un problème de réalisation. En effet, le sens d'enroulement du tore est primordial et je l'ai découvert à mes dépends.

Crédit photos et schémas : F6AGG

Téléchargement de l'article du Radio REF de juin 1989 [ 2 Mo ]

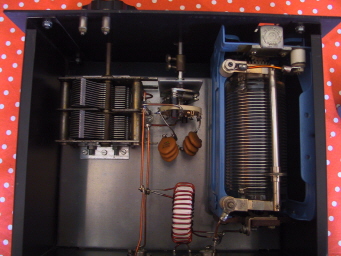

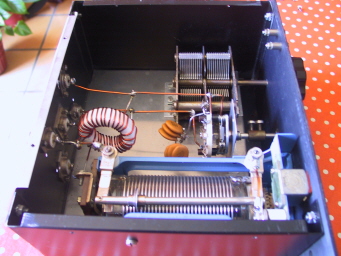

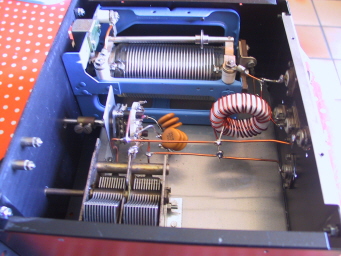

Vues internes

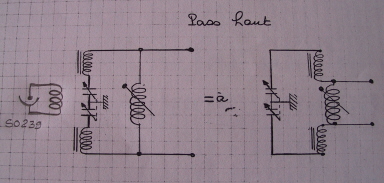

Schéma pass haut

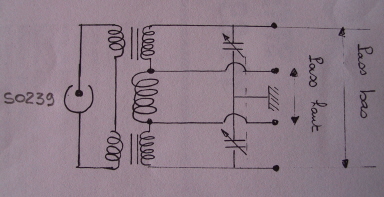

Schéma pass bas

Schémas de la réalisation

Ce sont les deux mêmes schémas, sauf que la self à roulette n'est pas représentée de la même façon !

Personnellement, je l'utilise en pass haut. Le réglage est bien plus facile

► Réalisation

- Isoler le corps du  tore avec du téflon de plombier.

- Il faut faire attention aux branchements du tore. Si le réglage est impossible il faut inverser soit les deux fils de sortie du tore côté CV ou côté self à roulette . Mais pas les deux !

Utilisez un tore AMIDON T200-2

de couleur rouge.

Le tore comporte 6 fils : 2 coté  CV, 2 coté self et 2 vers les sorties de la boite, pour le RX/TX.

- Pour les six sorties du tore, mettre du "souplisso" récupéré sur le transfo d'un four micro-ondes (isolation 2000 volts !)...

Sinon, vous aurez un amorçage !

Il est possible de vernir les fils, mais le vernis est difficile à trouver.

Les capas additionnelles  du CV seront en céramique. Pour ma part, ces capas ne servent que pour le 7 MHz.

Surtout pas de capas en plastique, car elles chaufferaient.

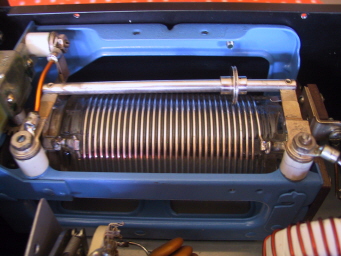

- La self a roulette de surplus a été nettoyée au "Miror" et passée au lave vaisselle avant la mise en place .

Surtout ne plus toucher au fil et à la roulette après le nettoyage pour avoir un très bon contact. Vérifiez la conduction à l'ohmmètre.

Il faut également la protéger de la poussière.

- Les sorties se feront avec des SO239. L'isolation est parfaite. L'arrivée de l'échelle à grenouille s'effectue avec des fiches bananes mâles.

Faire des soudures très propres et bien franches, sinon vous chercherez pourquoi la boite ne fonctionne pas !

Lors des premiers réglages, mettre une petite puissance pour protéger le PA.

► Utilisation

Personnellement, je l'utilise en passe haut, pour les bandes 80, 40, 30, 20 mètres (au dessus, il faut faire des connections très courtes et utiliser une self a roulette très petite).

Toutes les antennes seront accordables sans problème, avec très peu de TOS, et sur une plage de fréquences très large.

A bientôt sur l'air.

Patrice, F6AGG, Le Havre
