Réparation d'un bouchon FERISOL

par Dominique, F5PAX

FERISOL avait réalisé un Wattmètre Réflectomètre à l'image du BIRD. Si le principe était le même en introduisant dans l'appareil des bouchons de différentes valeurs (fréquence et puissance), les bouchons de l'un ne vont pas sur l'autre.

Ayant fait l'acquisition il y a très longtemps d'un FERISOL, j'ai pu acheter au gré des salons radio amateur des bouchons et étoffer ma gamme de mesure.

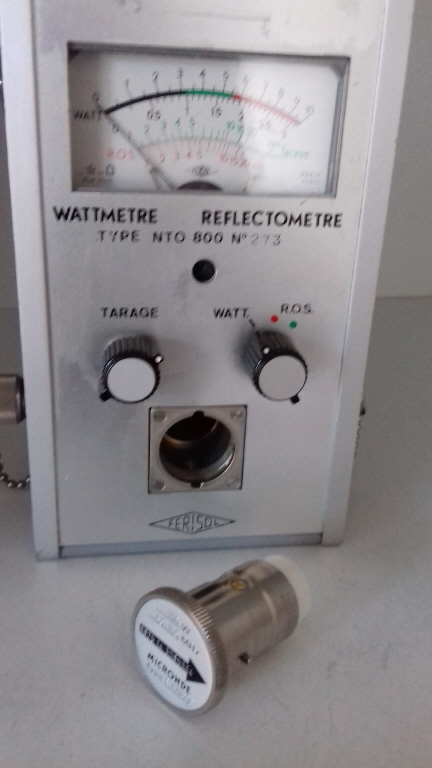

FERISOL NTO 800

Ayant fait l'acquisition d'un bouchon sur une brocante d'un salon radioamateur, j'ai eu la désagréable surprise, lors du retour au QRA, de constater qu'il était hors d'état.

Ayant dépanné plusieurs bouchons de BIRD, j'ai pensé que le démontage d'un bouchon FERISOL serait identique.

Mais ce n'était pas tout à fait vrai...

Le but de cette page est de montrer par des photographies comment démonter un bouchon et éventuellement de découvrir sa constitution.

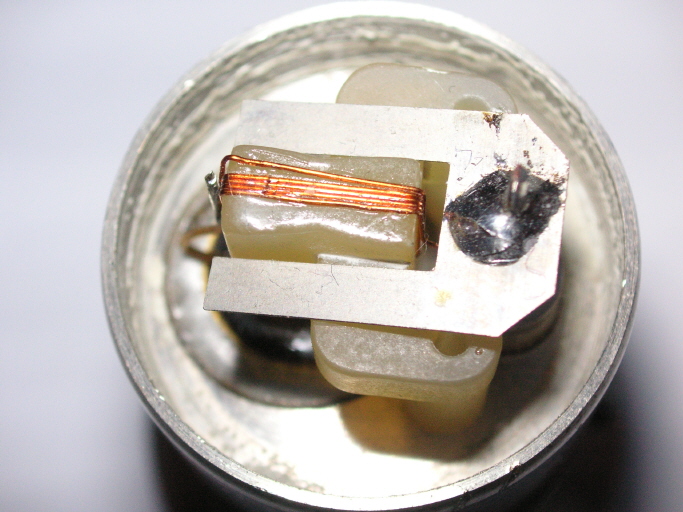

En retirant par torsion la pièce en téflon, on accède à la ligne de couplage.

Si rien ne semble anormal de ce coté (coupure de la boucle de couplage par exemple), il faut examiner  l'intérieur du bouchon par l'autre coté.

Tout d'abord, il faut retirer la face avant du bouchon. Cette dernière est collée. Un cutter glissé sous la plaque métallique permet de la décoller proprement.

Derrière cette plaquette, se trouve une pièce métallique collée protégeant l'intérieur du bouchon.

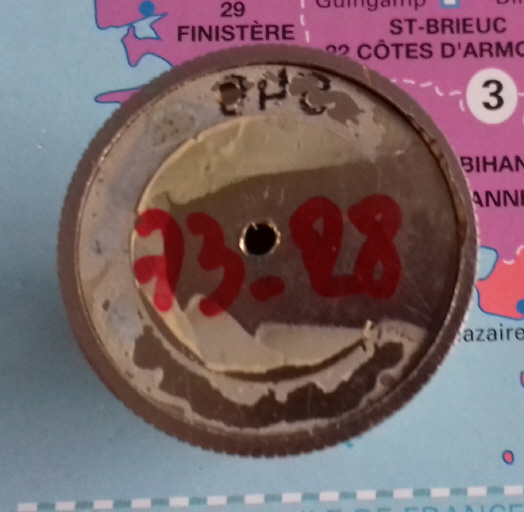

N'arrivant pas à décoller cette plaquette avec le cutter, j'ai percé avec précaution un trou au centre.

J'ai réalisé avec un morceau de fil de fer un crochet.

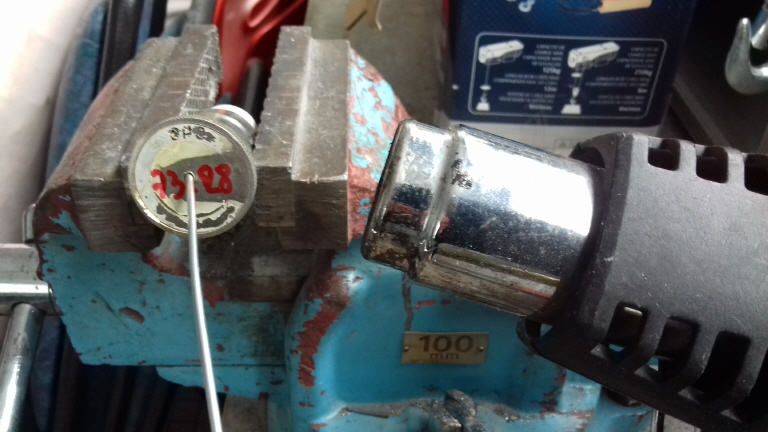

En chauffant avec un décapeur thermique et en tirant à l'aide du crochet, la pièce est venue.

Je ne sais pas quelle colle était utilisée à l'époque mais elle était résistante !

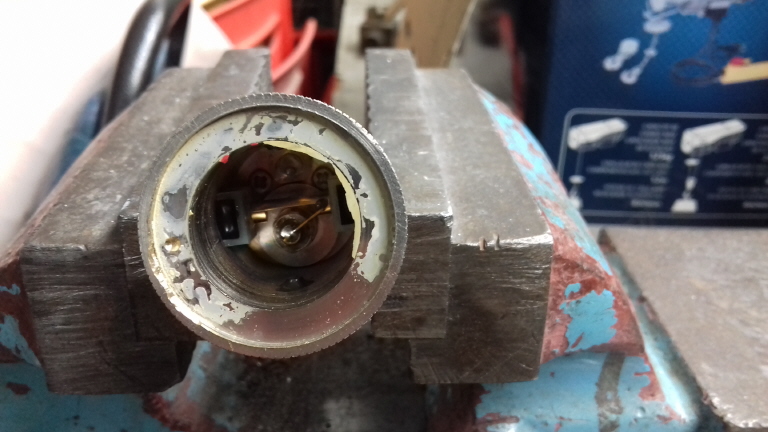

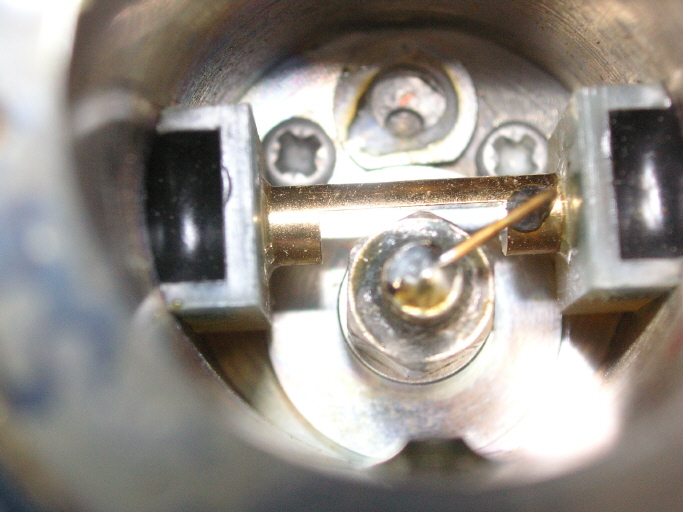

Intérieur du bouchon.

Sur ce bouchon, j'avais une soudure défaillante et la réparation a été rapide.

En revanche, j'ai passé beaucoup de temps à essayer de décoller la face avant du bouchon sans la dégrader jusque l'idée de percer un trou et chauffer la plaquette me soit venue.

Bonne réparation...

73 - Dominique - F5PAX
