Filtre anti-QRM pour l'ADSL

par Gérard, F6BWW





Crédit photos : F6BWW



L'ADSL étant aujourd’hui pratiquement dans tous les QRA, certains OM sont confrontés au plantage de leur box au premier coup de pédale micro ou trait de CW sur les bandes décamétriques.



Si c'est votre cas, voici la solution toute simple pour y remédier avec très peu de matériel, pour un QSJ dérisoire (récupération).

Il faut construire un filtre passe-bas avec 4 selfs et 3 condensateurs (Voir schéma ci-dessous).



Récupérer une lampe 220v basse consommation qui est HS, décortiquer le culot pour récupérer l'électronique qui est à l'intérieur.

Les lampes HS se récupèrent dans les grandes surfaces où il y a des bacs prévus pour le recyclage (Carrefour, Leclerc, Super U, et les autres, ils en sont tous équipés).

Ce qui nous intéresse, c'est le fil de cuivre émaillé de la self de 360 µH qui est bobinée sur une carcasse ferrite, type petit transfo.

Au passage, récupérer le petit tore ferrite qui monte jusqu’à 30 Mhz, mais qui ne sera pas utilisé dans ce montage.



Schéma de principe :



Nomenclature :

S1 à S4 : selfs de 6,8 µH (voir leur réalisation ci-dessous)

C1 et C3 : condensateurs de 4,7 nF / 100V

C2 : condensateur de 5,6 nF / 100V



Réalisation des selfs :

Couper 4 bouts de fil émaillé de longueur identique de 1,92 m (Récupération de la self de 360 µH de la lampe basse consommation).

Dénuder le fil émaillé sur 1 cm à chaque extrémité.

Souder sur la queue d'une résistance de 100k de 3 watts, l' extrémité d' un des bouts de fil et bobiner toute la longueur du fil sur le corps de la résistance.

Répartir sur 3 couches, à spires jointives pour la première couche et répartir les autres spires pour les 2 autres couches sur toute la longueur du corps de la résistance. Cela représente une centaine de tours.

Souder l'autre extrémité sur la queue opposée de la résistance.

Vous venez de réaliser une self de 6,8 µH. Fabriquer les 3 autres de la même manière. Une fois les selfs terminées, les enfiler dans un petit morceau de gaine thermo-rétractable de la même longueur que la résistance pour bloquer les spires.



Réalisation du circuit imprimé :

Préparer un morceau de circuit imprimé Veroboard ©.

Se reporter au croquis ci-contre.

Couper les pistes aux endroits indiqués (Jaune).

Percer 4 trous de 2,5 mm (Rose) aux extrémités pour y passer un collier plastique afin de fixer le cordon téléphonique, coté ligne et coté Box ADSL.



Cliquez sur la vignette ci-contre pour télécharger le circuit.

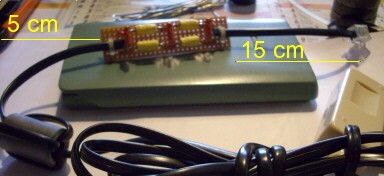

Enfiler un tube ferrite sur le cordon le plus long qui va vers le conjoncteur, en y faisant 3 ou 4 tours (Voir photo).

Le tube ferrite doit être positionné entre 5 à 10 cm du filtre.

Une fois en place, souder les fils L1 & L2 (Rouge) dans les trous du circuit imprimé.



Couper le cordon de raccordement de la ligne à 15 cm de la prise RJ11, coté Box ADSL.

Souder (Rouge) les fils dans les trous repérés L1' & L2' du circuit imprimé.

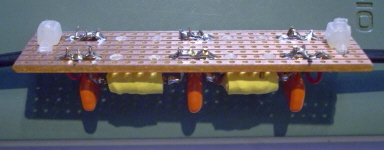

Mettre les selfs et les condensateurs en place sur le circuit comme indiqué sur le croquis et les souder (Rouge).



Il ne vous reste plus qu'à raccorder votre BOX à votre conjoncteur téléphonique mural à l'aide du cordon modifié.

Si vous n'avez plus d'attache avec France Télécom, vous pouvez supprimer le filtre fourni par votre opérateur et raccorder votre fiche conjoncteur directement sur votre conjoncteur mural, en vous assurant que le condensateur qui était entre le plot 1 – 3 et le plot 6 dans votre conjoncteur soit absent (autrefois utilisé pour faire des mesures à distance de votre ligne par France Télécom).

Les calculs ont été effectués avec le logiciel « Filter Design », version free.


Remerciements à Dominique F5NS pour avoir fourni le schéma qui a permis de mener à bien ces travaux.



Pour un OM bricoleur, ce filtre peut être effectué en un après-midi. A bientôt sur l'air.





73 - Gérard, F6BWW
