	Le radio club ayant la volonté de monter en fréquence lors des concours, nous avons pris la décision de s'équiper en 13 cm (2.3 GHz). Nous utiliserons une parabole commune pour les bandes 13, 6 et 3 cm. Aussi, afin d'illuminer la parabole, il était nécessaire de réaliser une source. Notre choix s'est orienté vers la réalisation de Christophe, F1JKY, c'est à dire une  double quad (description sur le site de F1JKY ICI). La partie mécanique réalisée, il fallait la régler, avec les appareils de mesures à notre disposition.
	Nous avons utilisé un générateur réglé sur 2320 MHz, un coupleur directionnel et un milliwattmètre. Nous allons mesurer la puissance émise fournie par le générateur puis en retournant le coupleur, la puissance réfléchie.

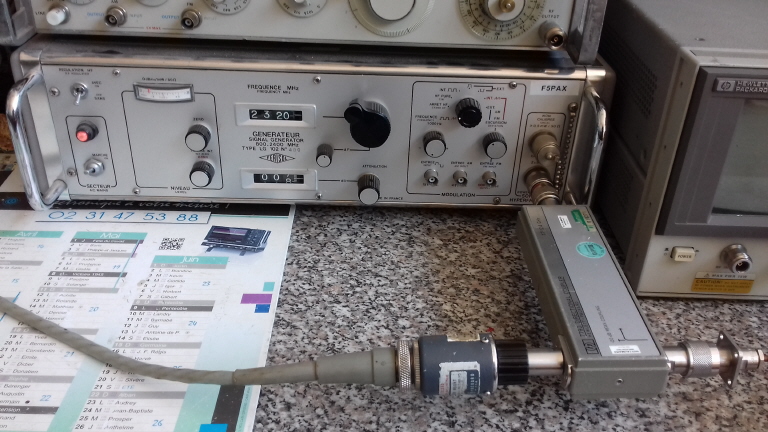

	Le coupleur directionnel HP 779D de 1,7 à 12,4 GHz.
	La sonde du HP 432 est raccordée sur la sortie couplage (20 dB) du coupleur directif
	Le milliwattmètre HP 432
	Le réglage de l'antenne double quad consiste a trouver la bonne distance entre les "boucles" et le réflecteur en mesurant le ROS. Il faut en rapprochant ou en éloignant la boucle du réflecteur trouver la déviation minimum de l'aiguille du HP 432. Attention aux effets de main !
	Lorsque le résultat est parfait, souder le coaxial semi-rigide UT-141 à la douille de la fiche banane.
	L'antenne avec son "radome". Les mesures ont également été faites avec afin de vérifier qu'il n'y ait pas d'influences.
	Sans publicité pour le magasin, voici le "radome" utilisé. 5 boites pour 4 € environ.
	Pour les mesures, Éric, F1HQI, préconise d'insérer un circulateur entre l'entrée du coupleur et la sortie du générateur afin de ne pas fausser les mesures lors de la phase des réglages. Le générateur verra toujours une impédance de 50 Ω sur sa sortie.
