Mise au point d'une parabole



par Gérard, F8BRK







Gérard, F8BRK, a modifié une parabole de 2.60 m (Marque ORBITRON) conçue à l'origine pour la réception de la télévision par satellite, afin de l'utiliser en 5.7 et 10 GHz puis en 2.3 GHz par la suite.

Crédit photos : F5PAX

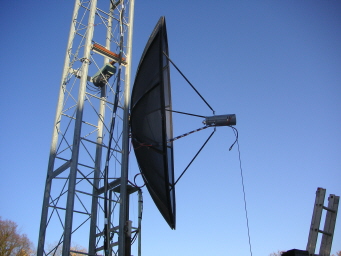

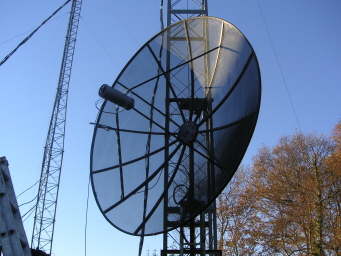

Vues générales de la parabole.

La parabole est montée sur le chariot du pylône.

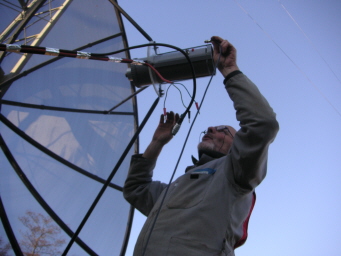

Détail de la source 10 GHz. Le transverter est logé dans le tube en PVC.

Le réglage consiste à positionner la source à la bonne distance du foyer de la parabole (distance focale). La pièce ronde en aluminium sur la photo de droite (Ring) doit être aussi réglée en profondeur.

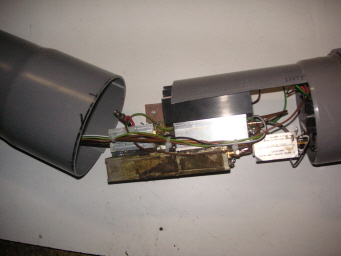

Intérieur de la source.

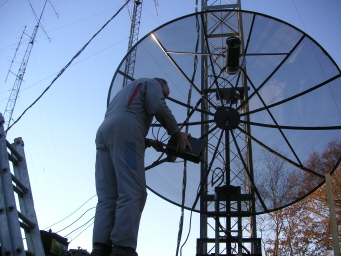

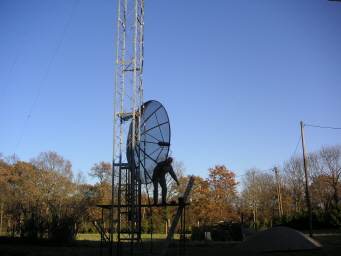

Pour le réglage, un échafaudage est monté devant la parabole

et le chariot est en position basse.

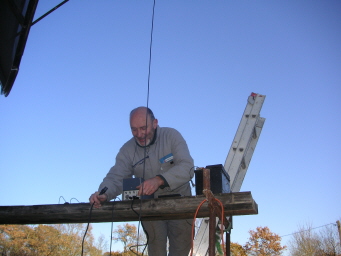

Réglage de la focale par Gérard, F8BRK

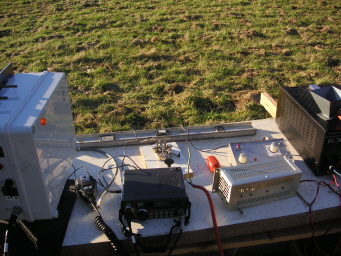

Une balise 10 GHz placée dans l'alignement

de la parabole et éloignée d'une centaine

 de mètres permet de régler la focale.



Mesure du champ reçu avec un HP432





 D'autres photos viendront compléter cette page prochainement.



73 - Gérard, F8BRK
