Commande de rotor avec une souris
par Dominique, F5PAX
|
Crédit photos : F5PAX |
|
|
Après la description de la souris informatique convertie en manipulateur CW par Denis, F4GOP, un OM de l'Aisne a écrit que dans le 02, les souris on les utilisait comme commande de rotor ! |
|
N'ayant pas trouvé de description de cette nouvelle vie pour les souris, j'en ai entrepris la réalisation. Cette modification n'a aucune influence sur le fonctionnement du rotor et de son boîtier de commande. La rotation de l'aérien peut-être commandée indifféremment par la souris ou les interrupteurs à bascule du boîtier de commande, le câblage étant réalisé en parallèle. |
 |
||
 |
|
|
 |
|

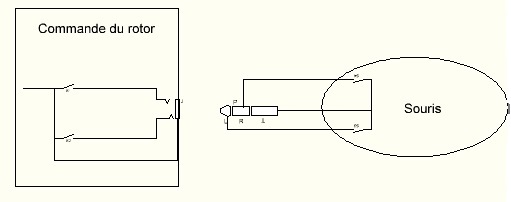

Schéma de principe |
|
|
Les deux contacteurs "clic" droit et gauche de la souris vont servir pour la rotation à droite et à gauche du rotor.
Retirez le circuit imprimé. |
|
|
 |
|

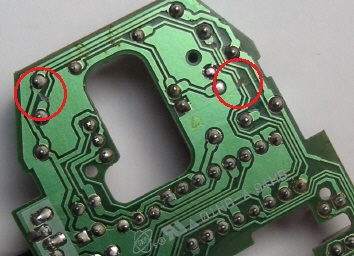

A l'aide d'un cutter ou d'une Dremel, on coupe les pistes des contacteurs sur le circuit imprimé. Ne conservez que la piste commune aux deux contacteurs. |
|
|
 |
|
Soudez deux fils entre le cordon d'origine de la souris et les contacteurs. |
|
|
 |
|

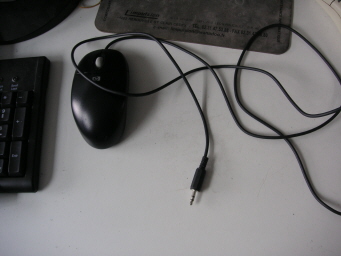

Remplacez le connecteur d'origine par un jack stéréo. 3 fils seront utilisés : le commun des contacteurs, les contacts du clic droit et du clic gauche. Les autres fils seront coupés au raz du cordon. La souris étant modifiée, il ne reste plus qu'à modifier la commande du rotor. |
|
|
 |
|
|
 |
|

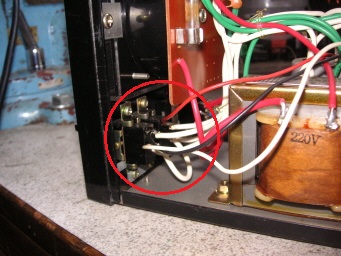

La modification consiste à
souder trois fils à l'arrière des interrupteurs à bascule de la commande du
rotor. Attention, n'oubliez pas de débrancher le cordon secteur ! |
|
|
 |
|

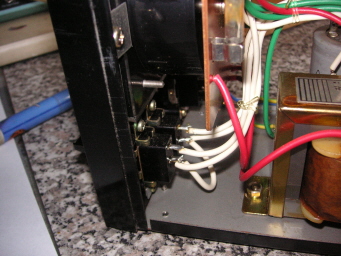

- Soudez un fil sur l'interrupteur "rotation à droite" - Soudez un fil sur l'interrupteur "rotation à gauche" - Soudez un fil sur le commun des interrupteurs |
|
|
 |

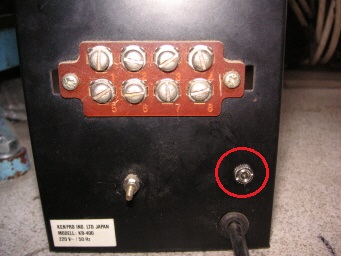

| Percez et placez un jack stéréo à l'arrière du boîtier. |
|
|
 |
|

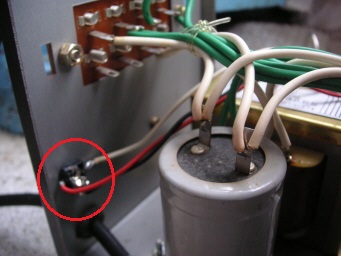

Raccordez les trois fils que vous avez précédemment soudé à l'arrière des interrupteurs à bascule sur le jack. Raccordez le fil commun sur la masse du jack. Raccordez la souris au boîtier et contrôlez la bonne rotation de votre antenne. Si le sens est inversé aux commandes (clic droit et clic gauche), inversez les fils sur la prise jack. |
|
|
 |
|

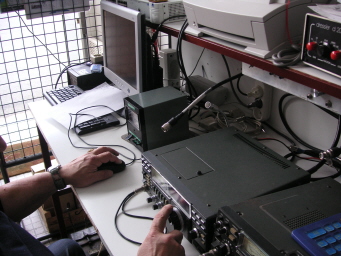

Encore une nouvelle vie pour votre souris, qui permet d'avoir la commande du rotor à portée de la main et du transceiver. Voici un accessoire bien utile et qui ne vous coûtera rien du tout. |
|
73 de F5PAX |
|
