LE SPELEO-GRAF LB

PRINCIPE DE FONCTIONNEMENT

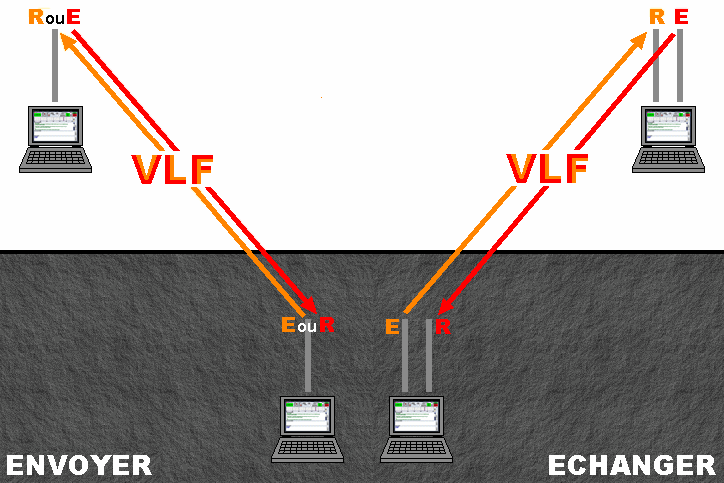

 Il repose sur la faculté d’un champ magnétique alternatif de traverser la plupart des roches et surtout sur la manipulation de ce champ par un mode fidèle de radiocommunications par télégraphie numérique en VLF(1) de pénétration souterraine optimale.

(1) Very low fréquencies : ondes radio très basse fréquence, voisine de 3kHz, soit une longueur d’onde de 100 km

Le « moteur » du procédé est un logiciel de manipulation radio par saut de phase, en BPSK (Binary Phase Shift Keying), pilotant ici l’émetteur à 3300 Hz.

(Voir copie d'écran en BPSK31)

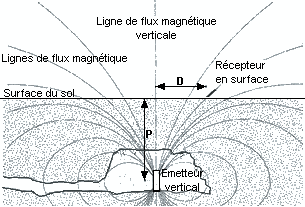

Coupe d'une cavité souterraine

Lignes de flux magnétique






Un autre facteur important de l’efficacité du SPELEO-GRAF LB réside dans la conception et la réalisation de ses antennes accordées à ferrites, à grand gain et très sélectives en réception vis à vis des parasites d’origine électrique. L’électronique, basée sur du matériel électro-acoustique courant, est simple et économique.
