LE SPELEO-GRAF LB
DESCRIPTION DE L'EQUIPEMENT
|
LE SPELEO-GRAF LB DESCRIPTION DE L'EQUIPEMENT |
|
|
L'ensemble SPELEO-GRAF LB 500 est composé :
1) du POSTE D'EMISSION ELB4a. Il est constitué, depuis 2012 : - d'un robuste trépied photo, doté de niveaux à bulle, qui supporte le coffret amplificateur d’émission, protégé des chutes d’eau par un capot en skai ; - d' un ordinateur courant portable, mini-portable, PDA... dont la sortie de la carte son est branchée à l'entrée d'un banal amplificateur audio stéréo d’environ 25W, alimenté par une petite batterie de 12V séparée ;- d'une puissante antenne « Va » bifréquence à trois ferrites colinéaires, contenue dans un tube étanche en PVC.
|
 |
|
|

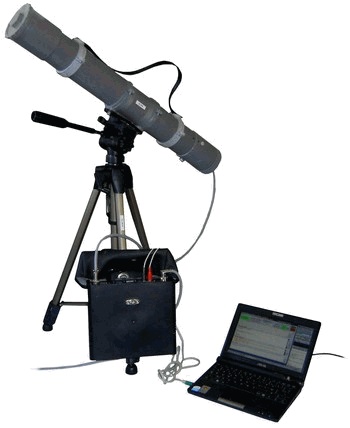

Poste d'émission ELB4a |
|
2) du POSTE DE
RECEPTION RLB5a. Il est constitué : - d'un robuste trépied photographique articulé, doté de niveaux à bulle, réglable en site et en azimut ; - d'un ordinateur courant portable, mini-portable, PDA... ; - d'une antenne "S" bi-fréquence anti-composante électrique des parasites. Son tube de protection étanche en PVC abrite aussi un préamplificateur différentiel. La sortie du préamplificateur de l'antenne se branche à l’entrée de la carte son de l'ordinateur utilisé. |
 |
|
|
Poste de réception RLB5a et caddy de transport formant pupitre |
 |
|
