Antenne boucle magnétique 2 éléments 144 MHz

par Serge, F1ASJ





Crédit photos : F5PAX



J'ai réalisé plusieurs antennes 144 MHz, très simple à reproduire, à partir de descriptions trouvées sur le site de F5AD.

Cette antenne est dérivée d'une simple boucle (description ICI) à laquelle on a ajouté un cadre. Elle a été décrite par F6BCU.

Voir la description ICI



J'ai réalisé  cette antenne avec du tube de plomberie 8/10. Le tube et les coudes se trouvent facilement dans les grandes surfaces de bricolage.






Un chalumeau n'est pas nécessaire, j'ai effectué les soudures avec un décapeur thermique de 2000 Watts.

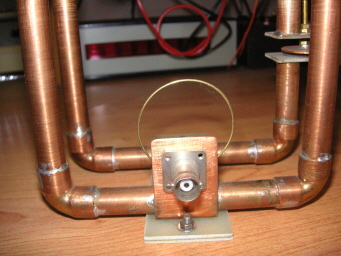

Le circuit d'entrée est réalisé avec une prise BNC vissée sur une semelle en cuivre.

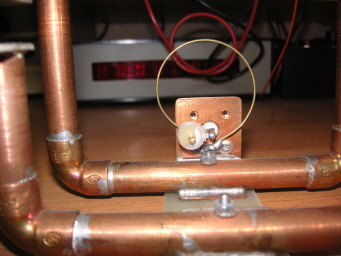

  Un condensateur ajustable de 10 pF est en série sur une boucle (fil de cuivre ou laiton).

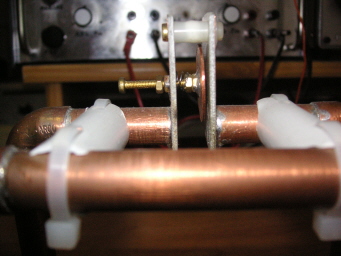

La partie la plus critique de cette réalisation est la réalisation des 2 capacités d'accord. Quelques photos valent mieux qu'un long texte.




Pour ces capacités, j'utilise de l'époxy simple face.

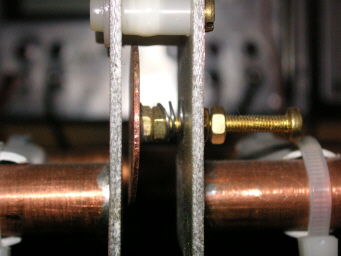

Le disque est en cuivre ou en laiton. Un écrou en laiton est soudé en son centre. Une vis en laiton permet le réglage du disque (rapprochement ou éloignement de l'armature fixe).

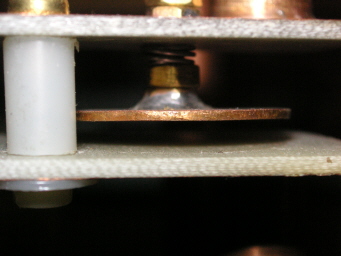

Un système d'écrou / contre-écrou permet de bloquer le disque. Un petit ressort pour le rattrapage (récupération sur un stylo bille) est visible sur la photo ci-contre.

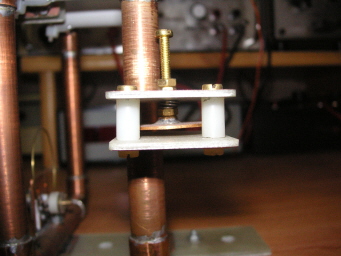

Des entretoises et vis en nylon rigidifient l'ensemble des deux armatures.

Une petite astuce pour bien souder parallèlement les deux armatures, placez une cale en bois entre-elles le temps de la soudure.

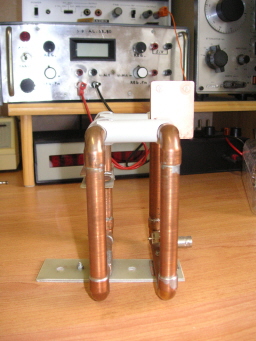

Les deux boucles sont maintenues par 2 tubes en PVC et des colliers rislan.

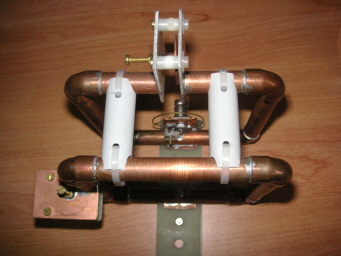

Sur cette photo, on peut distinguer les deux capacités d'accord.





On effectue le réglage en raccordant l'antenne à un TX via un Wattmètre / TOS-mètre, un grip-dip ou mieux, en utilisant un analyseur d'antenne MFJ.



Cette antenne est facile à faire et permet avec un encombrement réduit de réaliser du trafic local. Par rapport à l'antenne simple boucle, elle est nettement plus directive.

Avec cette antenne, à l'intérieur du QRA, j'ai eu l'occasion d'entendre Franck, F5SE, qui, situé sur les hauteurs proches de Reims était en QSO avec Gérard, F8BRK !






Bonne réalisation






73 de Serge, F1ASJ
