Avant propos :
Voici la dernière version dans laquelle j'ai tenu compte des remarques très pertinentes de Yves, F4IMG.
Je n'ai pas intégré les résultats de ma nouvelle acquisition de l'analyseur de spectre Tiny SA Ultra qui permet d'effectuer des mesures de facteur de bruit. je n'ai pas trop le temps en ce moment.
Cela fera peut-être l'occasion de faire un nouvel article de comparaison de cet analyseur bon marché avec un analyseur environ 10 fois plus cher !
Tableau calcul Nf : à ouvrir avec Excel ICI ou Libre Office ICI

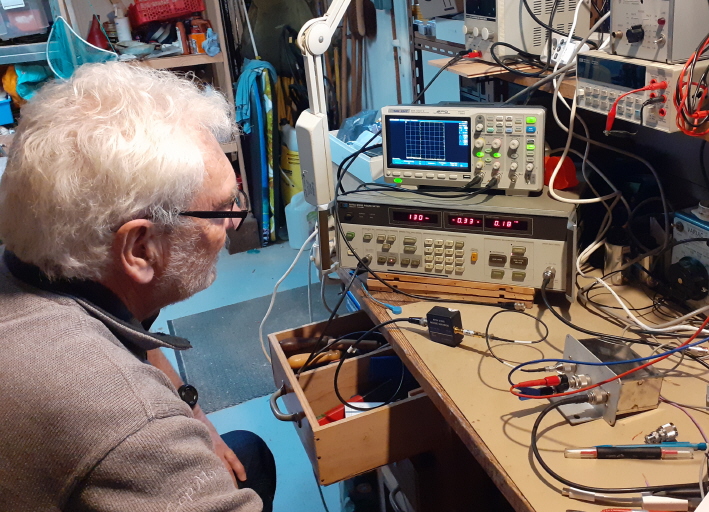

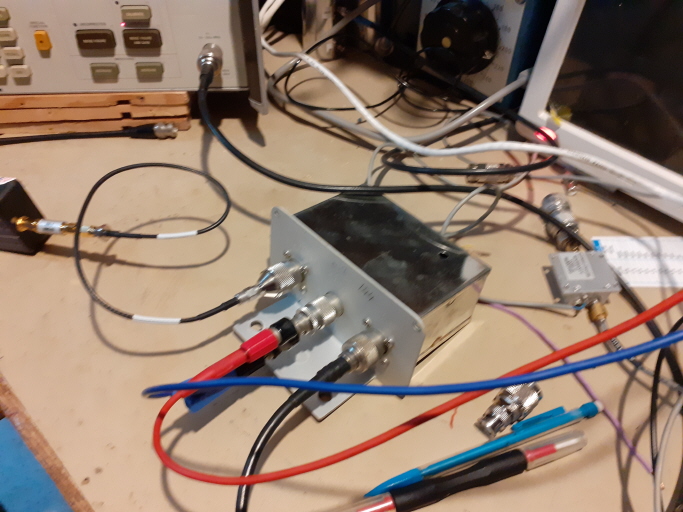

Mesure d'un préampli 144 MHz SSB

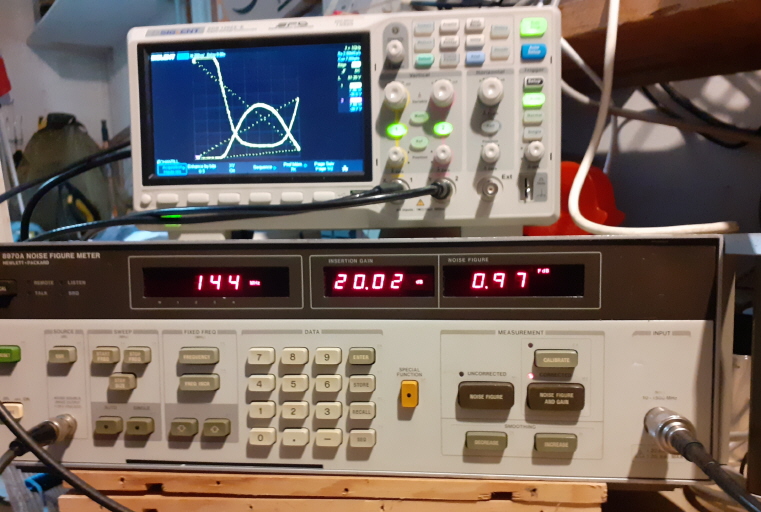

Analyseur de bruit HP 8970A

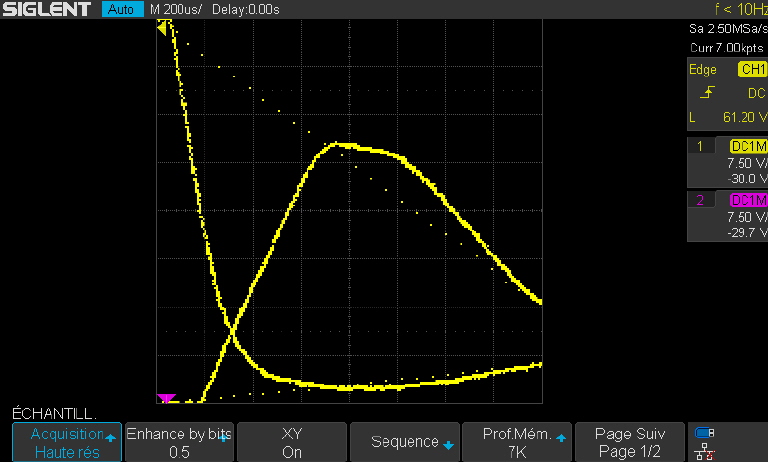

Affichage du gain et du niveau de bruit
Le tracé du haut à gauche correspond au niveau de bruit.
Plus la courbe s'infléchie vers le bas, meilleur est le niveau de bruit.
L'autre tracé, en bas à gauche, correspond au gain du préamplificateur.
